ریخته گری قطعات پمپ راهکاری برای تولید بدنه، پروانه و اجزای اصلی پمپ با مقاومت بالا در برابر فشار و خوردگی است. این فرآیند باعث میشود پمپها در شرایط سخت کاری، از صنایع نفت و گاز گرفته تا آب و فاضلاب، عملکردی پایدار و طولانی مدت داشته باشند.
نیاز به درخواست مشاوره رایگان و استعلام قیمت ریخته گری قطعات پمپ دارید؟
مهندسان متالورژی در تیم ما آماده پاسخگویی به سوالات شما هستند.
ریخته گری قطعات پمپ چیست؟
ریخته گری قطعات پمپها فرآیندی تخصصی است که در آن اجزای اصلی پمپ مانند بدنه، پروانه و شافت با استفاده از آلیاژهای مقاوم تولید میشوند. این روش امکان ساخت قطعاتی با دقت ابعادی بالا، سطح صاف و یکنواخت، و مقاومت مکانیکی عالی را فراهم میکند.
قطعات پمپ به دلیل کارکرد مداوم و تماس مستقیم با سیالات مختلف، باید از استحکام مکانیکی و مقاومت به خوردگی بالایی برخوردار باشند، به همین دلیل انتخاب روش ریخته گری و جنس آلیاژ اهمیت ویژهای دارد.

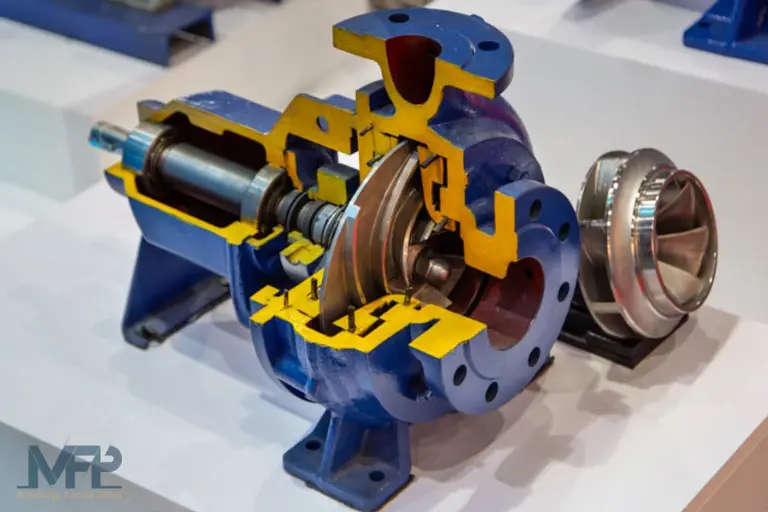

انواع قطعات پمپها
پمپها از اجزای مختلف زیر تشکیل شدهاند که هر کدام نقش خاصی در عملکرد دستگاه دارند:
- بدنه پمپ (Pump Casing): محفظه اصلی که سیال در آن جریان دارد و فشار را تحمل میکند
- پروانه (Impeller): قطعه کلیدی برای انتقال انرژی به سیال و ایجاد جریان
- شافت (Pump Shaft): انتقالدهنده نیروی موتور به پروانه
- سیل مکانیکی و یاتاقانها: برای آببندی و روانکاری مناسب
این قطعات بسته به نوع سیال، فشار کاری و شرایط محیطی میتوانند از فولاد ضدزنگ، فولاد کربنی، آلیاژهای برنزی یا دوبلکس ساخته شوند.

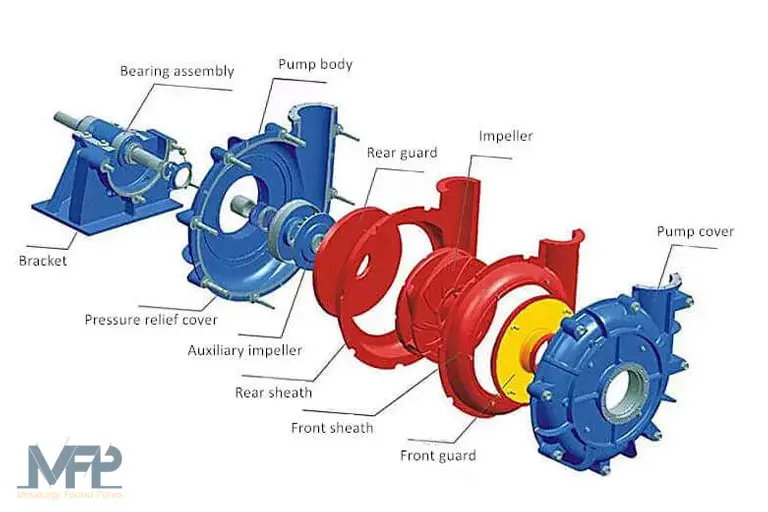

ریختهگری انواع قطعات پمپ
پمپهای صنعتی و خانگی از اجزای مختلفی تشکیل شدهاند که بسیاری از آنها از طریق فرآیند ریخته گری تولید میشوند. مهمترین قطعاتی که به روش ریخته گری ساخته میشوند عبارتند از:
- ریخته گری پروانه پمپ (Impeller): پروانه قلب پمپ است و وظیفه انتقال انرژی به سیال را بر عهده دارد. تولید آن با دقت بالا اهمیت زیادی دارد تا تعادل و راندمان پمپ حفظ شود.
- ریخته گری پوسته پمپ (Pump Casing): پوسته وظیفه نگهداری اجزای داخلی و هدایت سیال را بر عهده دارد. انتخاب آلیاژ مقاوم به خوردگی و فشار در این بخش حیاتی است.
- ریختهگری پره پمپ (Pump Blades): پرهها نیروی مکانیکی را به جریان سیال منتقل میکنند. کیفیت سطح و دقت ابعادی در این قطعه نقش مستقیم در راندمان دارد.
- ریخته گری قطعات پمپ شناور: پمپهای شناور در آب یا چاهها استفاده میشوند و قطعات آنها باید مقاومت بالایی در برابر خوردگی و ساییدگی داشته باشند.
- سایر اجزای داخلی و خارجی پمپ
با استفاده از ریخته گری دقیق و انتخاب آلیاژ مناسب، تمامی این قطعات با طول عمر بالا و عملکرد مطمئن تولید میشوند.
کاربرد ریخته گری قطعات پمپها
قطعات پمپهای صنعتی در بسیاری از صنایع حیاتی هستند. مهمترین کاربردهای قطعات پمپها عبارتند از:
- صنایع نفت و گاز: انتقال سیالات خورنده و و هیدروکربنی تحت فشار بالا
- صنایع پتروشیمی و شیمیایی: پمپاژ اسیدها، بازها و مواد شیمیایی با خاصیت خورندگی بالا
- صنایع آب و فاضلاب: سیستمهای انتقال آب شهری، کشاورزی، پمپاژ آب، پساب و سیالات نیمهخورنده
- نیروگاهها: انتقال سیالات داغ و تحت فشار در سیستمهای خنککننده و توربینها
- صنایع دریایی و کشتیسازی: پمپاژ آب دریا و سیالات شور با مقاومت بالا در برابر خوردگی
انواع روش ریخته گری ریخته گری پمپ
پمپها کاربردهای مختلفی دارند و بنابراین روشهای متفاوتی نیز برای ریخته گری آنها وجود دارد. انتخاب روش ریخته گری پمپ به ابعاد، جنس و پیچیدگی قطعه بستگی دارد، که عبارتند از:
- ریخته گری دقیق (Investment Casting): برای قطعات حساس و کوچک مثل پروانه و پرهها، با دقت ابعادی بالا و سطح صاف
- ریخته گری ماسهای (Sand Casting): مناسب برای بدنه پمپها و قطعات بزرگتر؛ روشی اقتصادی با قابلیت ماشینکاری آسان
- ریخته گری گریز از مرکز (Centrifugal Casting): مخصوص قطعات استوانهای مقاوم مانند رینگها یا سیلها
- ریخته گری سیلیکونی (SOL Casting): بهویژه برای پمپهای فولاد ضدزنگ و داپلکس؛ این روش سطحی صاف با مقاومت بالا ایجاد میکند و در نتیجه استهلاک کاهش مییابد
- ریخته گری آلومینیوم (Die Casting): مناسب برای تولید قطعاتی مانند پروانه، پوسته یا پرههای پمپ از جنس آلومینیوم. این روش استحکام و دوام قطعه را بهطور قابلتوجهی افزایش داده و برای پمپهای کوچک یا پمپهای ساختهشده از مواد کامپوزیت آلومینیومی بسیار کاربردی است
انتخاب آلیاژ مناسب برای ریخته گری قطعات پمپها بر چه اساسی است؟
آلیاژ مناسب برای ریخته گری قطعات پمپها باعث افزایش عمر مفید، راندمان بالا و کاهش هزینههای تعمیر و نگهداری خواهد شد. همچنین، انتخاب صحیح آلیاژ مناسب به شرایط کاری قطعات پمپها و نوع سیال بستگی دارد. رایجترین آلیاژها در ریخته گری پمپ عبارتند از:
- فولاد ضدزنگ 304 یا 316: مناسب برای سیالات خورنده ملایم و محیطهای مرطوب
- فولاد داپلکس (Duplex): مقاوم در برابر خوردگی شدید و فشار بالا
- فولاد کربنی: اقتصادی برای سیالات غیرخورنده یا آب خام
- برنز و آلیاژهای مسی: مناسب برای آب شور و کاربردهای دریایی
- آلیاژهای مقاوم به سایش: برای پمپاژ دوغاب یا سیالات ساینده
فرآیند ریخته گری قطعات پمپ
فرآیند ریخته گری قطعات پمپهای صنعتی شامل چند مرحله دقیق است که هر کدام نقش حیاتی در کیفیت نهایی محصول دارند:
- طراحی و ساخت الگو: الگو بر اساس نقشه یا نمونه قطعه طراحی میشود تا شکل دقیق قطعه در قالب بازتاب پیدا کند. دقت در این مرحله، کیفیت نهایی قطعه را تضمین میکند.
- آمادهسازی قالب و سیستم قالبگیری: قالب با دقت بالا ساخته شده و سیستم قالبگیری (شامل فنجان ریختهگری و قیف) راهاندازی میشود. الگوی قالب در داخل قالب قرار میگیرد و سپس حذف میشود تا حفره قطعه شکل گیرد.
- ریختن فلز مذاب در قالب: فلز یا آلیاژ موردنظر (فولاد، آلومینیوم، برنز و…) ذوب شده و در دمای کنترل شده به داخل حفره قالب ریخته میشود. دما و زمان ذوب بسته به جنس فلز متفاوت است.
- سرد شدن و انجماد فلز: پس از ریختن، فلز باید بهتدریج سرد شود تا ترک یا حفره ایجاد نشود. سرعت سرد شدن به نوع فلز و ضخامت قطعه بستگی دارد.
- شکستن قالب و جداسازی قطعه: قالب شکسته میشود تا قطعه فلزی تازه شکلگرفته خارج شود. الگوها معمولاً قابل استفاده مجدد هستند، اما خود قالب برای هر قطعه جدید باید تعویض شود.
- پرداختکاری و ماشینکاری نهایی: قطعه پس از جداسازی از قالب تحت عملیات پرداختکاری و ماشینکاری قرار میگیرد تا ابعاد دقیق و سطح صاف و یکنواخت به دست آید.
- کنترل کیفیت و تست نهایی: قطعات تولید شده تحت بازرسی دقیق شامل تست فشار، آزمونهای غیرمخرب (NDT) و کنترل ابعادی قرار میگیرند تا از عملکرد و دوام آنها در شرایط واقعی اطمینان حاصل شود.
این مراحل اطمینان میدهند که قطعات پمپ با دقت ابعادی بالا، مقاومت مکانیکی مطلوب و طول عمر طولانی تولید شوند و بتوانند در شرایط سخت صنعتی عملکردی پایدار داشته باشند.
در ریخته گری قطعات پمپ به چه نکاتی باید دقت کرد؟
برای تولید قطعات پمپ با کیفیت بالا رعایت چند نکته ضروری است:
- طراحی قالب باید به گونهای باشد که ایجاد حفره هوا یا مک به حداقل برسد.
- در بخشهای تحت فشار (مثل پروانه یا بدنه پمپ) باید ضخامت مناسب انتخاب شود.
- رعایت دقیق تلرانسهای ابعادی باعث کاهش نیاز به ماشینکاری اضافی میشود.
- کیفیت سطح داخلی باید صاف و یکنواخت باشد تا از سایش یا نشتی جلوگیری شود.
- کنترل دقیق دمای ذوب و سرعت سرد شدن برای جلوگیری از ترک یا حفره ضروری است.
مراحل سفارش ریخته گری قطعات پمپ
برای ثبت سفارش ریخته گری قطعات پمپ، فرآیندی شفاف و مرحلهبهمرحله وجود دارد که کیفیت و دقت تولید را تضمین میکند:
- ارسال مشخصات و نقشه قطعه: مشتری مشخصات فنی، نقشه یا نمونه قطعه را ارائه میدهد تا تیم فنی بتواند بهترین روش ریخته گری و آلیاژ مناسب را انتخاب کند.
- مشاوره و بررسی فنی: کارشناسان ما نقشه و مشخصات را بررسی کرده و پیشنهادات فنی برای بهبود طراحی، انتخاب آلیاژ و فرآیند تولید ارائه میدهند.
- برآورد هزینه و زمان تحویل: پس از تأیید طراحی، هزینه تولید و زمان تحویل قطعات محاسبه و به مشتری اعلام میشود.
- تأیید سفارش و شروع تولید: با تأیید مشتری، فرآیند ریخته گری آغاز شده و قطعات مطابق استانداردها تولید میشوند.
- پرداختکاری، ماشینکاری و کنترل کیفیت نهایی: پس از تولید، قطعات تحت عملیات تکمیلی و تستهای دقیق قرار میگیرند تا اطمینان حاصل شود که کیفیت، دقت و دوام قطعات مطابق انتظار است.
- تحویل قطعات به مشتری: قطعات آماده شده پس از بستهبندی مناسب در موعد مقرر تحویل داده میشوند.
توجه: کارفرمای محترم میتواند تا هر کدام از این مراحل، درخواست خود را ثبت کند. به عنوان مثال فقط تا مرحله ساخت قالب یا تا مرحله آخر و تحویل نهایی ثبت سفارش نماید.
نحوه ثبت سفارش ریخته گری قطعات پمپ
برای سفارش کافی است مشخصات فنی، نقشه یا نمونه قطعه خود را ارائه دهید. تیم مهندسی متافو پس از بررسی، بهترین روش ریخته گری و آلیاژ مناسب را پیشنهاد کرده و هزینه و زمان تحویل را اعلام میکند. پس از تأیید، تولید آغاز شده و قطعات مطابق استاندارد در موعد مقرر تحویل میگردند.
برای دریافت مشاوره و ثبت سفارش لطفا تماس بگیرید.
در متافو، تیم طراحی و نقشهکشی با تکیه بر دانش مهندسی و استفاده از نرمافزارها و ابزارهای روز دنیا، قطعات را با بالاترین دقت نقشهکشی میکنند. این رویکرد موجب میشود قطعات نهایی نهتنها از نظر فنی و مهندسی مطابق استانداردهای جهانی باشند، بلکه کاملاً متناسب با نیاز خاص هر پروژه طراحی و ساخته شوند.
علاوه بر این، هر قطعه پیش از تحویل تحت آزمایشهای تخصصی و متناسب با شرایط کاری موردنظر شما قرار میگیرد تا از استحکام، دوام و مقاومت آن اطمینان کامل حاصل شود. کنترل کیفی دقیق و چندمرحلهای متافو شامل آزمونهای مکانیکی و متالورژیکی پیشرفته است که کوچکترین عیوب احتمالی را شناسایی و برطرف میکند.
قیمت ریخته گری قطعات پمپ
هزینه ریخته گری قطعات پمپها به عواملی مانند وزن و ابعاد قطعه، تیراژ سفارش، نوع آلیاژ (استیل، کربن استیل، داپلکس، برنز) و عملیات تکمیلی مثل ماشینکاری و پرداختکاری وابسته است. به همین دلیل برای اعلام قیمت دقیق، ابتدا باید مشخصات فنی بررسی شود. تیم متافو با تأمین مستقیم مواد اولیه و طراحی بهینه، بهترین قیمت را با حفظ کیفیت ارائه میدهد.
برای استعلام قیمت لطفا تماس بگیرید.
مشاوره «رایگان» انتخاب متریال برای ریخته گری
اگر در انتخاب متریال مناسب برای قطعه تولیدی خود تردید دارید، میتوانید از مشاوره رایگان مهندسان متالورژی متافو بهرهمند شوید. متخصصان متافو مناسبترین آلیاژ و مواد اولیه ریخته گری را متناسب با شرایط کاری شما پیشنهاد میدهند. برای دریافت مشاوره لطفا تماس بگیرید.
مشاوره «رایگان» تولید قطعات جدید
اگر قصد دارید در خطوط ریخته گری خود قطعات جدیدی تولید کنید اما انتخاب مواد اولیه یا فرآیند تولید مانع دستیابی به کیفیت موردانتظار شده است، متخصصان متافو آمادهاند تا بهصورت رایگان در کنار شما باشند.
تیم مهندسی متافو با بررسی دقیق شرایط تولید، مناسبترین مواد اولیه و فروآلیاژهای جایگزین را پیشنهاد میدهد و در صورت نیاز خدمات ریخته گری و ساخت نمونه اولیه را نیز ارائه میکند. به این ترتیب، شما میتوانید با اطمینان بیشتری تولید قطعات جدید را آغاز کرده و هزینههای آزمون و خطا را به حداقل برسانید.
چرا متافو را برای سفارش ریخته گری قطعات پمپ انتخاب کنید؟
متافو با تأمین مستقیم مواد اولیه ریخته گری و ارائه خدمات فنی تخصصی، امکان کاهش هزینههای تولید بدون افت کیفیت را فراهم میکند. انتخاب متافو به معنای دسترسی به یک تیم حرفهای، تجهیزات پیشرفته و پشتیبانی کامل از طراحی تا تحویل قطعه است.
مزایای همکاری با متافو شامل موارد زیر است:
- مشاوره رایگان فنی و مهندسی متالورژی
- مشاوره رایگان انتخاب مواد اولیه ریخته گری
- مشاوره رایگان کاهش هزینههای تمام شده تولید قطعه بدون افت کیفیت
- مشاوره رایگان عارضه یابی در تولید قطعات نامرغوب
- مشاوره رایگان عارضه یابی کوره
- پیشنهاد آلیاژ مناسب توسط تیم متالورژی حرفهای
- خدمات تخصصی تعمیر کوره کارخانههای ریخته گری
- کنترل کیفی حرفهای و انجام آزمایشهای مکانیکی و متالورژیکی
- تیم طراحی و نقشهکشی دقیق با نرمافزارها و ابزارهای پیشرفته روز دنیا
- پشتیبانی کامل از مرحله طراحی تا تحویل قطعه نهایی
- تجربه گسترده در ریختهگری قطعات صنعتی برای صنایع حساس و پرچالش
با انتخاب متافو، علاوه بر کیفیت و دقت بالا در تولید قطعات پمپ، از تجربه و دانش کارشناسان ما بهرهمند خواهید شد تا هر قطعه با بالاترین استانداردهای صنعتی تولید شود.
مزایا ریخته گری قطعات پمپ
برخی از مزایای استفاده از ریخته گری قطعات پمپ به شرح زیر است:
- تولید قطعات مقاوم در برابر خوردگی و سایش
- دقت ابعادی بالا و سطح یکنواخت
- امکان استفاده از آلیاژهای متنوع بر اساس کاربرد
- افزایش طول عمر و کاهش هزینه تعمیرات
- قابلیت تولید قطعات پیچیده با کیفیت پایدار
