ریخته گری قطعات شیر صنعتی (Valve Casting) فرآیندی تخصصی است که دقت، کیفیت و انتخاب آلیاژ مناسب در آن نقشی حیاتی دارد. ما با استفاده از روشهای پیشرفته ریخته گری، قطعات والو را مطابق با نیاز صنایع نفت، گاز، پتروشیمی، آب و نیروگاهها تولید میکنیم تا در سختترین شرایط کاری، عملکردی مطمئن و بادوام داشته باشند.
نیاز به درخواست مشاوره رایگان و استعلام قیمت ریخته گری قطعات شیر صنعتی (Valve Casting) دارید؟
مهندسان متالورژی در تیم ما آماده پاسخگویی به سوالات شما هستند.
ریخته گری والو چیست؟
ریختهگری والو یا Valve Casting فرآیندی است که طی آن فلز مذاب در قالب مخصوص ریخته میشود تا قطعات شیر صنعتی با دقت بالا و خواص مکانیکی مورد نیاز تولید شوند. این قطعات به دلیل مقاومت در برابر فشار و دما، نقش حیاتی در صنایع مختلف دارند.

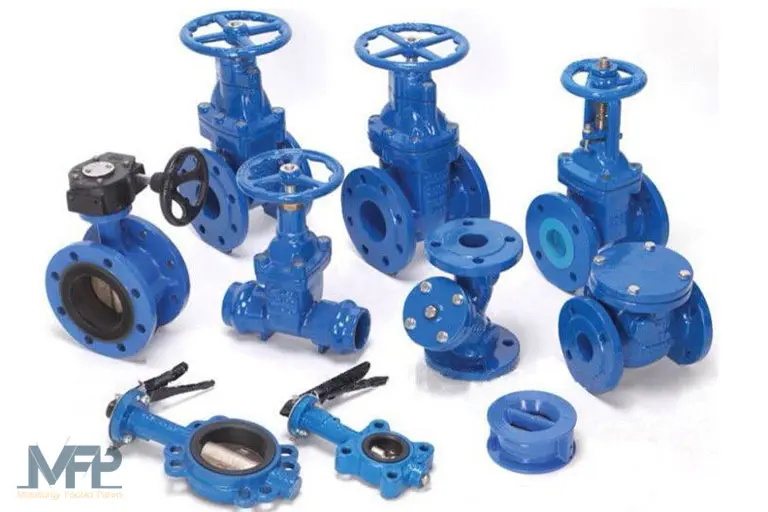

مشخصات فنی اجزای اصلی شیرآلات صنعتی
- بدنه شیر: جزء اصلی شیر که مستقیماً به لوله متصل میشود و جریان سیال را کنترل میکند. کیفیت و استحکام بدنه، نقش حیاتی در عملکرد و دوام شیر دارد.
- دیسک شیر: در برخی شیرآلات، بخشی دیسک مانند برای تنظیم جریان سیال وجود دارد، مانند شیر پروانهای (Butterfly Valve) و چک ولو (Check Valve). به این قطعه اصطلاحاً ویفر (Wafer) در باترفلای ولو و ودج (Wedge) در چک ولو گفته میشود.
- کلاهک شیر: قطعهای که روی بدنه شیر نصب میشود و معمولاً محفظه اجزای داخلی شیر را پوشش میدهد و امکان دسترسی برای تعمیرات یا نگهداری را فراهم میکند.
- اهرم دستی شیر: مولفه مشترک بیشتر شیرآلات که برای کنترل دستی جریان سیال و قطع یا وصل کردن سیستم به کار میرود.
روشهای ریخته گری قطعات شیر صنعتی
ما با توجه به نیاز مشتری از روشهای مختلف زیر استفاده میکنیم:
- ریخته گری دقیق (Investment Casting): مناسب قطعات ظریف و پیچیده با کیفیت سطحی بالا
- ریخته گری تحت فشار (Die Casting): ایدهآل برای تولید انبوه با ابعاد یکنواخت
- ریخته گری ماسهای (Sand Casting): اقتصادی و قابل اجرا برای قطعات بزرگتر
- ریخته گری گریز از مرکز (Centrifugal Casting): ویژه قطعات استوانهای و مقاوم
ریخته گری دقیق بخشهای مختلف شیرآلات صنعتی
ریخته گری دقیق (Investment Casting) یکی از بهترین روشها برای تولید قطعات شیرآلات صنعتی است، چون دقت بالا، کیفیت سطحی عالی و استحکام مناسب را تضمین میکند. در ادامه با مهمترین اجزای شیر که به این روش تولید میشوند آشنا میشویم:
- بدنه شیر (Valve Body): بدنه، اصلیترین بخش یک ولو است که تمام اجزای دیگر مانند دیسک و کلاهک را در کنار هم نگه میدارد. این بخش مسیر جریان سیال را مشخص کرده و نقش حیاتی در عملکرد کلی شیر دارد. بدنه شیرآلات صنعتی معمولاً قابلیت تمیزکاری، تعمیر یا تعویض دارد و هزینه آن در مقایسه با کل سیستم مقرونبهصرفه است.
- دیسک شیر (Valve Disc): یکی از رایجترین قطعاتی که توسط ریختهگری دقیق تولید میشود، دیسک شیرآلات است. علاوه بر آن، توپی شیر (Ball) و پلاگ گلوب ولو (Globe Valve Plug) نیز به همین روش ساخته میشوند. این قطعه مسئول باز و بسته کردن جریان و کنترل گردش سیال است و نقشی حیاتی در ساختار شیر دارد. دیسک میتواند به صورت دستی با اهرم یا دسته شیر و یا اتوماتیک با سیستمهای کنترلی عمل کند.
- کلاهک شیر (Valve Bonnet): کلاهک بخشی از شیر است که به بدنه متصل میشود و علاوه بر پوشش اجزای داخلی، وظیفه اتصال و ساپورت عملگرهای مکانیکی (اکچویتورها) را نیز بر عهده دارد. این بخش میتواند هم به صورت یکتکه همراه با بدنه تولید شود و هم به شکل قطعهای جداگانه ساخته شود.
انواع گریدهای فولاد زنگ نزن برای تولید شیرآلات صنعتی
جدول مقایسهای گریدهای فولاد زنگ نزن برای شیرآلات صنعتی به شرح زیر است:
| گرید فولاد | ترکیب کروم و نیکل | ویژگیها و مزایا | کاربردها |
| 304 | ۱۸ درصد کروم و ۸ درصد نیکل | مقاومت خوب به خوردگی، پرکاربرد | محیطهای خورنده متوسط، شیرآلات عمومی |
| 410 | ۱۳ درصد کروم و کمتر از ۰.۱۵ درصد کربن | مقاومت مکانیکی بالا، مقاومت خوردگی کمتر | شیرآلات تحت فشار بالا، کاربردهای مکانیکی |
| 430 | ۱۶ تا ۱۸ درصد کروم، بدون نیکل | قیمت پایین، مقاومت خوردگی محدود | محیطهای کمخورنده، کاربرد اقتصادی |
| سختکاری شده | کروم و نیکل + عناصر سختکننده (مس، آلومینیوم، تیتانیوم) | مقاومت و سختی بالا، طول عمر بیشتر | شیرآلات صنعتی سنگین و تحت فشار بالا |
| داپلکس (2205) | ۲۲ درصد کروم و ۵ درصد نیکل | مقاومت بسیار بالا به خوردگی + استحکام عالی | محیطهای شدید صنعتی، پتروشیمی، نیروگاهها |

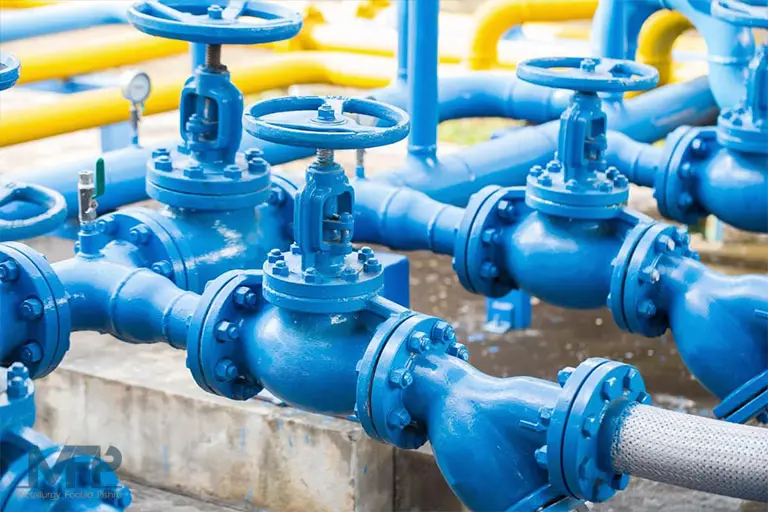

کاربرد قطعات شیر صنعتی (Valve Casting)
قطعات حاصل از ریخته گری والو در صنایع زیر مورد استفاده قرار میگیرند:
| صنایع | کاربرد |
| صنایع نفت، گاز و پتروشیمی |
|
| صنایع آب و فاضلاب |
|
| نیروگاهها و صنایع انرژی |
|
| صنایع شیمیایی و دارویی |
|
| صنایع غذایی و نوشیدنی |
|
| صنایع دریایی |
|
| پروژههای عمرانی و صنعتی |
|
فرآیند ریخته گری قطعات شیر صنعتی (والو)
تولید قطعات شیر صنعتی به روش ریخته گری شامل چند مرحله مهم و دقیق است که هرکدام در کیفیت نهایی محصول نقش حیاتی دارند. این مراحل عبارتند از:
- طراحی و ساخت الگو: در ابتدا الگوی سه بعدی قطعه طراحی میشود. این الگو بهعنوان پایه اصلی قالب عمل میکند و باید تمامی جزئیات قطعه شیر را با دقت بالا نمایش دهد.
- آمادهسازی قالب: قالب ریخته گری بر اساس الگو ساخته میشود. کیفیت قالب اهمیت زیادی دارد زیرا کوچکترین خطا در قالب، باعث ایجاد عیب در قطعه نهایی میشود.
- ذوب فلز و ریختن در قالب: فلز انتخابشده (معمولاً فولاد ضدزنگ یا آلیاژهای مقاوم) در کوره ذوب شده و در دمای کنترل شده به داخل قالب ریخته میشود. کنترل دما در این مرحله بسیار حیاتی است.
- انجماد و جداسازی قطعه: پس از ریختن فلز، قطعه بهتدریج منجمد میشود. سپس قالب باز شده و قطعه ریخته گری شده از آن جدا میشود.
- پرداختکاری و ماشینکاری نهایی: برای رسیدن به ابعاد دقیق و کیفیت سطحی مناسب، قطعه پس از ریختهگری تحت عملیات پرداختکاری، سنگزنی یا ماشینکاری قرار میگیرد.
- کنترل کیفیت و بازرسی دقیق: در پایان، قطعات تولیدشده بهطور کامل مورد بازرسی ابعادی و آزمونهای غیرمخرب (NDT) قرار میگیرند تا از نبود ترک، حفره یا هرگونه عیب اطمینان حاصل شود. تست فشار (Hydrostatic Test) نیز برای بررسی مقاومت قطعه در شرایط واقعی انجام میشود.
توجه: کارفرمای محترم میتواند تا هر کدام از این مراحل، درخواست خود را ثبت کند. به عنوان مثال فقط تا مرحله ساخت قالب یا تا مرحله آخر و تحویل نهایی ثبت سفارش نماید.
در ریخته گری قطعات شیر صنعتی به چه نکاتی باید دقت کرد؟
ریخته گری قطعات شیر صنعتی یا والو یکی از حساسترین بخشهای تولید شیرهای صنعتی است، چون این قطعات باید فشار و دمای بالا را تحمل کنند و در برابر خوردگی و سایش مقاوم باشند. در ادامه به ۷ نکته کلیدی اشاره میکنیم که رعایت آنها کیفیت و دوام قطعات را تضمین میکند:
- ۱. انتخاب آلیاژ مناسب: انتخاب آلیاژ باید بر اساس فشار کاری، نوع سیال (آب، بخار، نفت، اسید و …) و دمای محیط انجام شود.
- ۲. طراحی دقیق قالب: در طراحی قالب ریخته گری شیر صنعتی باید ورود هوا و ایجاد مک به حداقل برسد، ضخامت نواحی پرفشار بهدرستی انتخاب شود و تلرانسهای ابعادی دقیق رعایت گردد.
- ۳. کیفیت سطح و یکنواختی: سطح داخلی قطعات شیر صنعتی به دلیل تماس مستقیم با سیال باید صاف و یکنواخت باشد، زیرا هرگونه زبری میتواند موجب سایش یا نشتی شود.
- ۴. کنترل دما و سرعت سرد شدن: دمای ذوب و سرعت سرد شدن قطعات باید دقیق کنترل شود تا خواص مکانیکی حفظ شده و ترک یا حفره ایجاد نشود.
- ۵. انتخاب روش ریخته گری: روش ریخته گری باید متناسب با نوع قطعه انتخاب شود، برای مثال روش ریخته گری دقیق برای قطعات کوچک، ماسهای برای بزرگ و گریز از مرکز برای قطعات استوانهای مقاوم.
- ۶. عملیات حرارتی پس از ریخته گری: عملیات حرارتی پس از ریخته گری شامل تنشزدایی و بهبود سختی یا انعطاف فلز است تا خواص مکانیکی حفظ و ترکها جلوگیری شوند.
- ۷. کنترل کیفیت و تست نهایی: کنترل کیفیت قطعات شامل تست غیرمخرب، تست فشار و بررسی ابعادی است تا ایمنی و دقت نهایی قطعه تضمین شود.
مراحل سفارش ریخته گری قطعات شیر صنعتی (Valve Casting)
برای اینکه قطعات شیر صنعتی با کیفیت بالا و مطابق نیاز شما تولید شوند، فرآیند سفارش در چند مرحله زیر انجام میشود:
- ثبت درخواست و مشاوره اولیه: ابتدا مشتری مشخصات فنی، نقشه یا نیاز خود را به ما اعلام میکند. در این مرحله کارشناسان ما مشاوره فنی رایگان ارائه میدهند و بهترین روش ریخته گری و انتخاب آلیاژ مناسب پیشنهاد میشود.
- بررسی نقشه و طراحی فنی: تیم مهندسی نقشهها و مشخصات را بررسی کرده و در صورت نیاز طراحی قالب یا اصلاحات لازم انجام میشود تا بهترین نتیجه حاصل شود.
- برآورد هزینه و زمان تحویل: پس از تأیید طراحی، هزینه تولید و زمان تحویل دقیق بر اساس حجم سفارش و نوع آلیاژ محاسبه و به مشتری اعلام میشود.
- ساخت قالب و آمادهسازی تولید: قالب ریخته گری اختصاصی بر اساس طراحی ساخته میشود. سپس خط تولید آماده ذوب فلز و اجرای فرآیند ریخته گری میگردد.
- ریخته گری و عملیات تکمیلی: فلز مذاب در قالب ریخته میشود، سپس قطعات پس از انجماد از قالب جدا شده و مراحل پرداختکاری، ماشینکاری و عملیات حرارتی انجام میگردد.
- کنترل کیفیت و تست نهایی: تمام قطعات تولیدی تحت بازرسی دقیق ابعادی، تستهای غیرمخرب (NDT) و تست فشار (Hydrostatic Test) قرار میگیرند تا از ایمنی و کیفیت آنها اطمینان حاصل شود.
- تحویل به مشتری: پس از تایید نهایی، قطعات شیر صنعتی مطابق زمانبندی توافقشده بستهبندی و به مشتری تحویل داده میشود.
نحوه ثبت سفارش ریخته گری قطعات شیر صنعتی
برای ثبت سفارش کافیست مشخصات فنی، نقشه یا نمونه قطعه مورد نظر خود را برای ما ارسال کنید. تیم فنی متافو پس از بررسی، بهترین آلیاژ و روش ریخته گری را پیشنهاد داده و هزینه و زمان تحویل به شما اعلام میشود. پس از تأیید، فرآیند تولید آغاز و قطعات در موعد مقرر تحویل داده میشوند.
برای دریافت مشاوره و ثبت سفارش لطفا تماس بگیرید.
در متافو، تیم طراحی و نقشهکشی با تکیه بر دانش مهندسی و استفاده از نرمافزارها و ابزارهای روز دنیا، قطعات را با بالاترین دقت نقشهکشی میکنند. این رویکرد موجب میشود قطعات نهایی نهتنها از نظر فنی و مهندسی مطابق استانداردهای جهانی باشند، بلکه کاملاً متناسب با نیاز خاص هر پروژه طراحی و ساخته شوند.
علاوه بر این، هر قطعه پیش از تحویل تحت آزمایشهای تخصصی و متناسب با شرایط کاری موردنظر شما قرار میگیرد تا از استحکام، دوام و مقاومت آن اطمینان کامل حاصل شود. کنترل کیفی دقیق و چندمرحلهای متافو شامل آزمونهای مکانیکی و متالورژیکی پیشرفته است که کوچکترین عیوب احتمالی را شناسایی و برطرف میکند.
قیمت ریخته گری قطعات شیر صنعتی
قیمت ریخته گری قطعات شیر صنعتی به عوامل زیر بستگی دارد:
- نوع آلیاژ مورد استفاده (استنلس استیل، فولاد کربنی یا آلیاژهای ویژه)
- پیچیدگی طراحی قطعه
- وزن و ابعاد قطعه
- تعداد سفارش
- عملیات تکمیلی مانند ماشینکاری یا پرداختکاری
تیم متافو با بهرهگیری از تأمین مستقیم مواد اولیه، طراحی بهینه، تجربه و تکنولوژی روز، تلاش میکند بهترین کیفیت را با قیمت رقابتی در اختیار مشتریان قرار دهد. برای دریافت قیمت دقیق میتوانید مشخصات قطعه مورد نظر خود را ارسال کنید تا در کوتاهترین زمان استعلام قیمت برایتان آماده شود.
برای استعلام قیمت لطفا تماس بگیرید.
مشاوره «رایگان» انتخاب متریال برای ریخته گری
اگر در انتخاب متریال مناسب برای قطعه تولیدی خود تردید دارید، میتوانید از مشاوره رایگان مهندسان متالورژی متافو بهرهمند شوید. متخصصان متافو مناسبترین آلیاژ و مواد اولیه ریخته گری را متناسب با شرایط کاری شما پیشنهاد میدهند. برای دریافت مشاوره لطفا تماس بگیرید.
مشاوره «رایگان» تولید قطعات جدید
اگر قصد دارید در خطوط ریخته گری خود قطعات جدیدی تولید کنید اما انتخاب مواد اولیه یا فرآیند تولید مانع دستیابی به کیفیت موردانتظار شده است، متخصصان متافو آمادهاند تا بهصورت رایگان در کنار شما باشند.
تیم مهندسی متافو با بررسی دقیق شرایط تولید، مناسبترین مواد اولیه و فروآلیاژهای جایگزین را پیشنهاد میدهد و در صورت نیاز خدمات ریخته گری و ساخت نمونه اولیه را نیز ارائه میکند. به این ترتیب، شما میتوانید با اطمینان بیشتری تولید قطعات جدید را آغاز کرده و هزینههای آزمون و خطا را به حداقل برسانید.
چرا متافو را برای سفارش ریخته گری قطعات شیر صنعتی انتخاب کنید؟
متافو تامین کننده مواد اولیه ریخته گری است و با تأمین مستقیم مواد اولیه، کاهش هزینههای تولید را میسر میکند. علاوه بر این موضوع موارد زیر نیز از مزایای انتخاب متافو برای ریخته گری قطعات است:
- مشاوره رایگان فنی و مهندسی متالورژی
- مشاوره رایگان انتخاب مواد اولیه ریخته گری
- مشاوره رایگان کاهش هزینههای تمام شده تولید قطعه بدون افت کیفیت
- مشاوره رایگان عارضه یابی در تولید قطعات نامرغوب
- مشاوره رایگان عارضه یابی کوره
- پیشنهاد بهترین آلیاژ توسط تیم متالورژی
- خدمات تخصصی تعمیر کوره کارخانههای ریخته گری
- کنترل کیفی حرفهای و انجام آزمایشهای مکانیکی و متالورژیکی
- تیم طراحی و نقشهکشی دقیق با نرمافزارها و ابزارهای روز دنیا
- پشتیبانی کامل از مرحله طراحی تا تحویل قطعه
- تجربه بالا در ریخته گری قطعات شیر صنعتی
- استفاده از مواد اولیه مرغوب و آلیاژهای مقاوم
- کنترل کیفیت چندمرحلهای و تستهای تخصصی
- امکان طراحی و تولید سفارشی بر اساس نیاز مشتری
مزایا ریخته گری قطعات شیر صنعتی
برخی از مزایای استفاده از ریخته گری قطعات شیر صنعتی به شرح زیر است:
- تولید قطعات پیچیده با دقت بالا
- قابلیت استفاده از آلیاژهای مقاوم (فولاد، چدن، آلومینیوم و …)
- دوام و طول عمر بالا در شرایط سخت
- امکان تولید انبوه یا سفارشیسازی
