مدلسازی ریخته گری یکی از مهمترین مراحل در فرآیند تولید قطعات فلزی است. این فرآیند شامل طراحی، شبیهسازی و ساخت مدلهایی است که به پیشبینی رفتار مذاب، قالب و قطعه کمک میکنند. مدلسازی در ریخته گری بهعنوان نسخه اولیه قطعه، پایه و اساس تولید را تشکیل میدهد. بدون این مدل دقیق، فرآیند ریخته گری غیرممکن است.
در شرکت متافو، با استفاده از تجربه صنعتی و نرمافزارهای تخصصی، هدف ما تولید قطعات دقیق و بدون عیب با حداقل هزینه است. در متافو، طراحی مدلها با استفاده از فناوریهای روز انجام میشود تا از خطاهای احتمالی جلوگیری و دقت قطعه نهایی تضمین شود.
در این مقاله، تیم فنی متافو به بررسی اصول و روشهای مدلسازی ریخته گری، انواع مدلها، نقش طراحی دیجیتال و اهمیت انتخاب متریال مناسب میپردازد تا بدانید چرا انتخاب یک مجموعه متخصص در این حوزه، تفاوت واقعی ایجاد میکند.
فهرست مطالب
مدل سازی ریخته گری چیست؟
مدلسازی ریخته گری (Casting Modeling) فرآیندی است که در آن یک مدل سهبعدی از قطعه نهایی طراحی و ساخته میشود تا بر اساس آن، قالب ریخته گری تولید شود. این مدل معمولاً کمی بزرگتر از قطعه نهایی ساخته میشود تا انقباض فلز هنگام سرد شدن جبران گردد و قطعه نهایی به ابعاد دقیق برسد.
هدف اصلی در مدلسازی ریخته گری، تضمین دقت ابعادی، سطح کیفی مناسب و جریان صحیح فلز مذاب در حین فرآیند قالبگیری است. با استفاده از این مدل، میتوان به پیشبینی رفتار مذاب، جلوگیری از ایجاد عیوب و بهینهسازی فرآیند ریخته گری کمک کرد
نقش مدلسازی در ریخته گری
ریخته گری یعنی شکلدهی فلز از حالت مذاب به حالت جامد در قالب، اما پیش از آن، لازم است هندسهی دقیق قالب و نحوهی پر شدن آن توسط مذاب مشخص شود.
طراحی مدلهای ریخته گری، دقیقاً در همین نقطه وارد عمل میشود و با طراحی مدلهای چوبی، فلزی، رزینی یا فومی، زمینه را برای ساخت قالب و انجام فرآیند ریخته گری فراهم میکند.
اهمیت طراحی و مدلسازی قطعات ریخته گری
طراحی و ساخت مدل ریخته گری ترکیبی از علم، تجربه و هنر است که به پیشرفت صنعت کمک میکند. با وجود فناوریهای مدرن مانند شبیهسازی دیجیتال و پرینت سهبعدی، تجربه و دقت مدلساز هنوز نقش حیاتی در کیفیت نهایی قطعه دارند.
در پروژههای بزرگ مانند قطعات معدنی و ماشینآلات راهسازی، طراحی دقیق مدل و سیستم راهگاهی اهمیت ویژهای دارد، چرا که حتی کوچکترین نقص میتواند به عیوب جدی مانند حفره یا ضعف مکانیکی منجر شود.

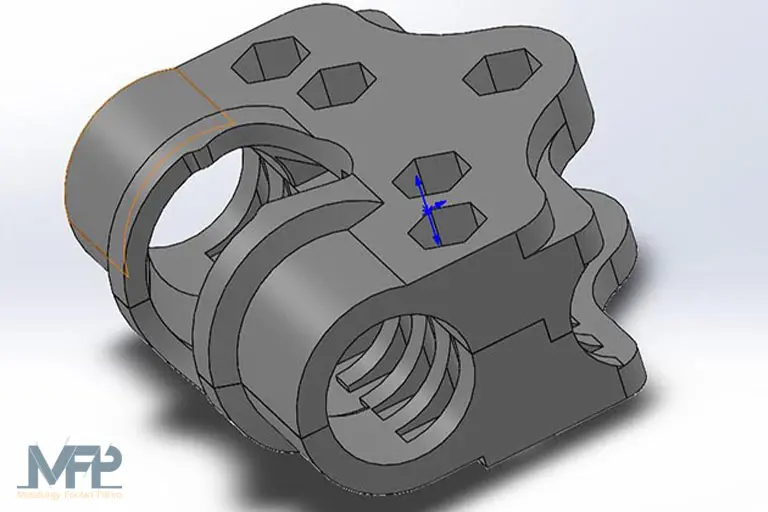

طراحی سهبعدی (3D Modeling)؛ دقت، سرعت و اطمینان
با استفاده از نرمافزارهای مهندسی پیشرفته مانند SolidWorks، CATIA، NX Siemens و AutoCAD، تیم طراحی متافو مدلهای سهبعدی قطعات را بهصورت دقیق ایجاد و تحلیل میکند.
این مرحله شامل بررسی ضخامتها، نقاط تمرکز تنش، انقباض فلزات و تغییرات حرارتی است تا قبل از ساخت قالب، همه مشکلات احتمالی شناسایی و رفع شوند.
مزایای مدلسازی سهبعدی در ریخته گری عبارتند از:
- خطاهای ابعادی به حداقل میرسند
- هزینه اصلاح قالب کاهش مییابد
- زمان تولید کوتاهتر میشود
در پروژههای صنعتی حساس مانند تجهیزات معدنی یا ماشینآلات سنگین، این دقت تفاوت میان موفقیت و شکست تولید است.
نقش مدلسازی دیجیتال در ریخته گری مدرن
با ورود نرمافزارهای شبیهسازی و فناوری پرینت سهبعدی، مدلسازی سنتی دچار تحول شده است. امروزه میتوان جریان فلز، پرشدگی قالب، انجماد و احتمال تخلخل را در محیط مجازی بررسی کرد.
مدلسازی دیجیتال به مهندسان متافو اجازه میدهد تا قبل از ساخت مدل واقعی، نقشهبرداری دقیق از فرآیند ریخته گری انجام دهند و بهترین طراحی را ارائه کنند.

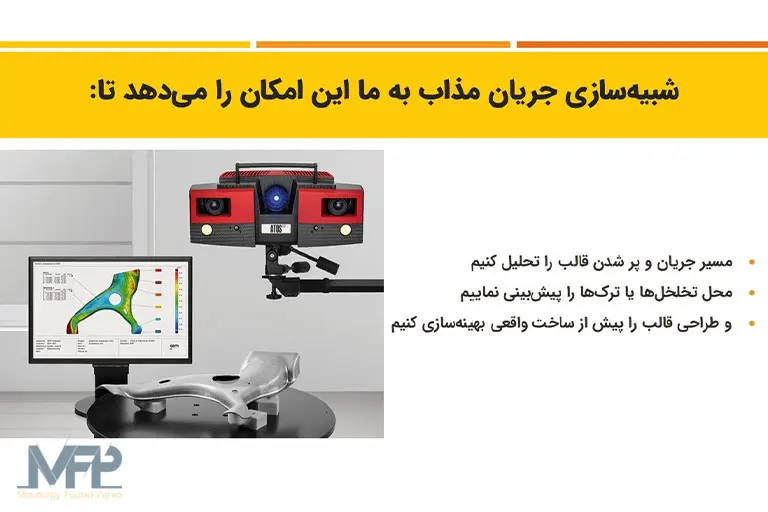

مدلسازی دیجیتال و شبیهسازی جریان مذاب
مدلسازی دیجیتال (Digital Simulation & Modeling) گامی فراتر از طراحی هندسی است. در این مرحله با نرمافزارهای تخصصی مانند ProCAST، MAGMASoft و Flow-3D Cast، رفتار واقعی فلز مذاب درون قالب شبیهسازی میشود.
این شبیهسازیها به مهندسان اجازه میدهند برای کاهش چشمگیر ضایعات، افزایش بهرهوری و بهبود خواص مکانیکی قطعه نهایی موارد زیر را بررسی کنند:
- پر شدن قالب و انجماد فلز را بهصورت عددی تحلیل کنند
- محل تشکیل تخلخل، مک گازی و ترک انجمادی را پیشبینی نمایند
- سیستم راهگاهی، تغذیه و خروج هوا را بهینه کنند
این فرآیند باعث میشود که قطعات ریخته گری شده کیفیت سطحی بالا، خواص مکانیکی بهتر و ضایعات کمتر داشته باشند.
تحلیل و بهینهسازی قالب برای بهبود کیفیت قطعات ریخته گری
در متافو، تحلیل جریان مذاب (Mold Flow Analysis) یکی از مراحل کلیدی طراحی مدلهای ریخته گری است. با استفاده از نرمافزارهای عددی، مسیر جریان، دمای مذاب، زمان پر شدن و نقاط بحرانی شبیهسازی میشوند.
این تحلیلها به ما کمک میکنند تا:
- مسیر راهگاهها و تغذیهها را بهینه کنیم
- از ایجاد فشارهای موضعی، انقباض یا ترک جلوگیری کنیم
- و در نهایت کیفیت سطحی و ابعادی قطعه را افزایش دهیم
بهینهسازی قالب (Mold Optimization) نتیجه مستقیم همین تحلیلهاست و باعث ایجاد قالبی با بیشترین بازده و کمترین ضایعه میشود.
مهندسی معکوس و طراحی ریخته گری و مدل از روی قطعه
در پروژههایی که نقشه یا فایل طراحی موجود نیست، تیم مهندسی متافو با استفاده از اسکن سهبعدی و مهندسی معکوس (Reverse Engineering) مدل دقیق قطعه را بازسازی میکند.
این روش برای ساخت قطعات یدکی قدیمی، تجهیزات صنعتی مستهلک و قطعات خاص بسیار کاربردی است.
مراحل مهندسی معکوس شامل موارد زیر است:
- اسکن دقیق قطعه
- طراحی مدل با نرمافزار CAD
- اصلاح هندسی و آمادهسازی فایل CAM
- ساخت مدل با CNC یا پرینتر سهبعدی

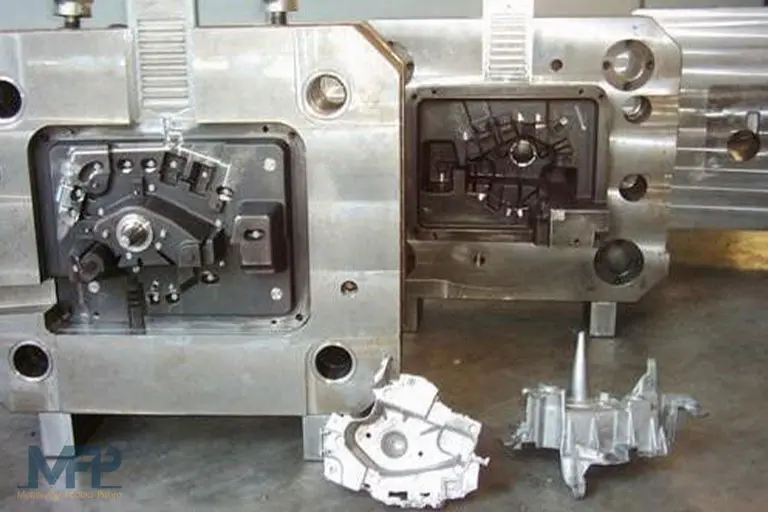

فرآیند طراحی مدل ریخته گری در متافو
فرآیند طراحی و ساخت مدل ریخته گری در شش مرحله زیر انجام میشود:
- ۱. مشاوره و بررسی نیاز پروژه: ارسال نقشه، فایل یا تصویر قطعه جهت برآورد زمان و هزینه
- ۲. انتخاب نوع مدل و عقد قرارداد: تعیین جنس مدل (چوبی، فلزی، فومی یا چاپ سهبعدی)
- ۳. طراحی سهبعدی و تأیید نهایی: ارسال فایل مدل برای بررسی و تأیید کارفرما
- ۴. ساخت مدل با CNC یا پرینت سهبعدی: ساخت دقیق با ماشینآلات پیشرفته
- ۵. کنترل کیفی و تست قالبگیری: بررسی انطباق ابعادی و عملکردی مدل
- ۶. تحویل مدل و در صورت نیاز، انجام ریخته گری: امکان همکاری مستقیم با واحد ریخته گری متافو برای تولید قطعه نهایی
ملاحظات مهندسی در مدل سازی ریخته گری
در طراحی مدل باید ملاحظات زیر بهصورت دقیق رعایت شود:
- انقباض فلز: مدل باید کمی بزرگتر از قطعه نهایی باشد تا جمعشدگی فلز در انجماد جبران شود.
- زاویه خروج: شیب مناسب برای خروج راحت مدل از قالب در نظر گرفته میشود.
- افزایش حجم برای ماشینکاری: در نواحی نیازمند پرداخت نهایی، حجم اضافی تعبیه میگردد.
- مقاومت مدل در برابر ارتعاش: برای جداسازی آسان از قالب، مدل با طراحی مستحکم و سطح صیقلی ساخته میشود.
این جزئیات کوچک، تفاوت میان یک مدل صنعتی دقیق و یک قالب پرعیب را رقم میزنند.

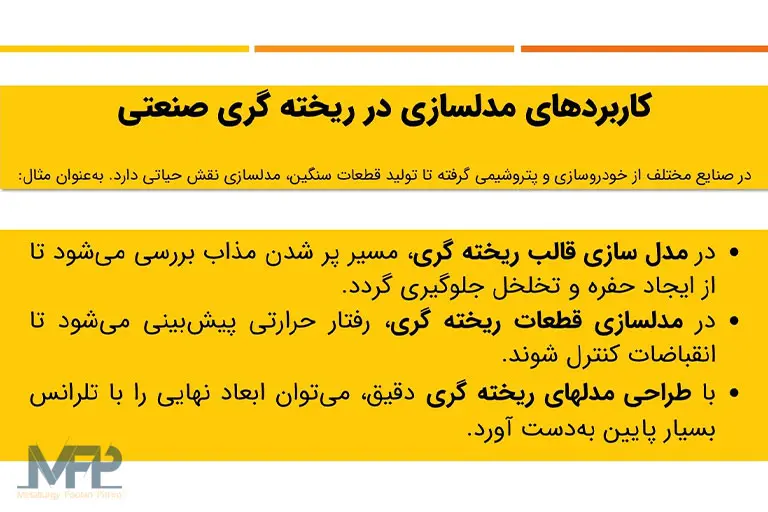

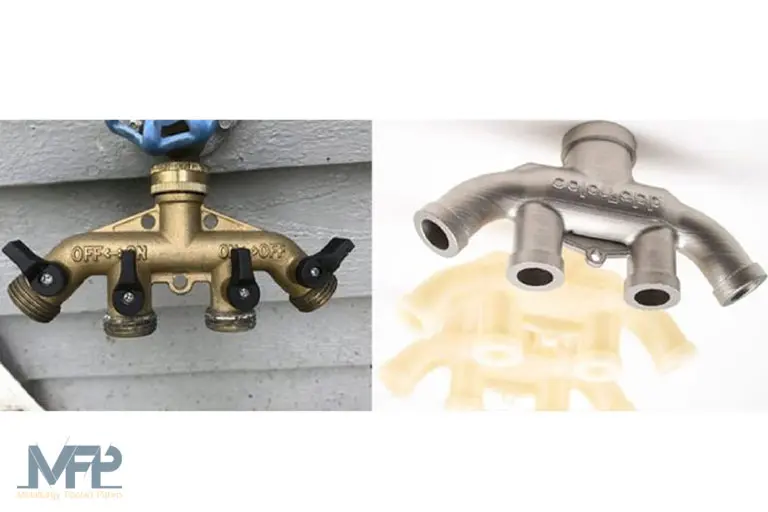

انواع مدلسازی در ریخته گری
مدلسازی در ریخته گری دامنهی گستردهای دارد و بسته به نوع پروژه و جنس قطعه، میتواند یکی از موارد زیر باشد:
- مدلسازی قطعات ریخته گری: تمرکز بر طراحی قطعه و پیشبینی انقباضات یا عیوب احتمالی
- مدل سازی قالب ریخته گری: طراحی قالبها و مسیرهای مذاب با هدف پر شدن یکنواخت و بدون هواگیری
- طراحی مدلهای ریخته گری: شامل مدل چوبی، فلزی یا رزینی که مبنای ساخت قالب ماسهای یا دائمی است
- ساخت مدلهای ریخته گری: مرحلهای عملی برای تولید مدل فیزیکی طبق طرح شبیهسازی شده
- مدلسازی فرآیند ریختهگری: بررسی جریان، انتقال حرارت، انجماد و تنشهای باقیمانده
هرکدام از این بخشها، نقشی کلیدی در دستیابی به کیفیت مطلوب دارند.
جدول انواع مدلهای ریخته گری
مدلسازی و ریخته گری را در جدول زیر بررسی کردیم:
| نوع مدل | توضیح کاربرد |
| مدل یکتکه | برای قطعات ساده و قالبهای دستی |
| مدل چندتکه | برای قطعات پیچیده با انحنا یا گوشههای بسته |
| مدل پوستهای | سبک و مقاوم، مخصوص تولیدات سری |
| مدل فلزی | بادوام و دقیق، برای تیراژ بالا |
| مدل فومی (Lost Foam) | مصرفی و مناسب برای ریختهگری دقیق |
در مجموعه متافو، با توجه به نوع قطعه و فرآیند ریخته گری، مناسبترین مدل طراحی و ساخته میشود تا هزینه و زمان تولید کاهش یابد.
ساخت مدل ریخته گری؛ از چوب تا چاپ سهبعدی
انواع مدلهای ریخته گری و ویژگیها و کاربردشان را در جدول زیر بررسی کردیم. در متافو بسته به نوع پروژه، جنس مدل و تیراژ تولید، از مدلهای گوناگون استفاده میشود:
| نوع مدل | جنس | ویژگیها | کاربرد |
| مدل چوبی ریخته گری | چوب کاج، توسکا، سرو | سبک، ارزان و قابل اصلاح | مناسب برای تولید کمتیراژ و آزمایشی |
| مدل فلزی (آلومینیوم یا فولاد) | فلزات مقاوم | مقاوم، دقت بالا و عمر طولانی | برای تیراژ بالا یا تولید مداوم |
| مدل رزینی یا پلاستیکی | پلییورتان، اپوکسی | دقت بالا و شکلپذیری عالی | مناسب برای قالبهای پیچیده و دقیق |
| مدل یونولیتی (فومی) | پلیاستایرن فشرده | یکبار مصرف و مناسب تولید سریع | برای روشهای ریخته گری فومی |
| مدل چاپ سهبعدی | ABS، PLA و رزین | سرعت بالا، دقت زیاد و مقرونبهصرفه | برای نمونهسازی سریع (Rapid Prototyping) |
هر مدل پس از ساخت، تحت کنترل کیفی ابعادی و سطحی قرار میگیرد تا دقت نهایی قالب تضمین شود.

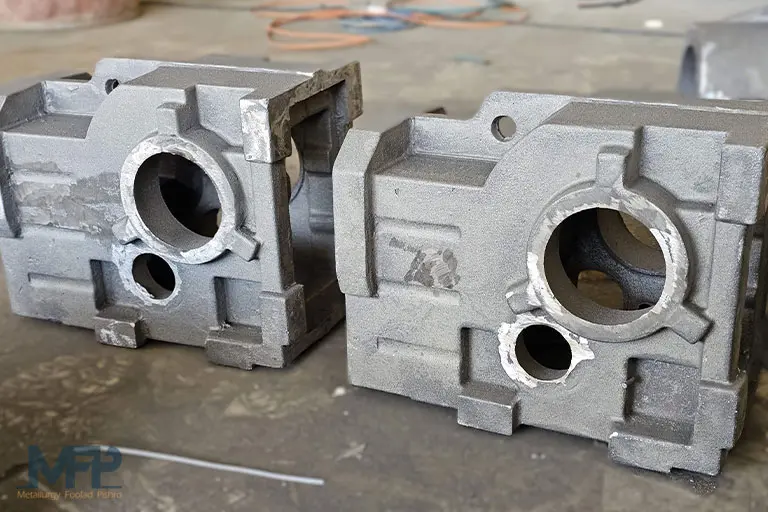

مزایای مدلسازی در ریخته گری
مدلسازی صحیح در ریخته گری دارای مزایای زیر است:
- کاهش ضایعات مواد اولیه
- بهینهسازی مصرف مواد اولیه
- کاهش نیاز به ماشینکاری نهایی
- افزایش عمر قالبهای ریخته گری
- صرفهجویی در زمان و هزینه تولید
- پیشبینی و حذف عیوب ریخته گری
- امکان اصلاح طرح قبل از تولید واقعی
- بهبود دقت ابعادی و کیفیت سطحی قطعه نهایی

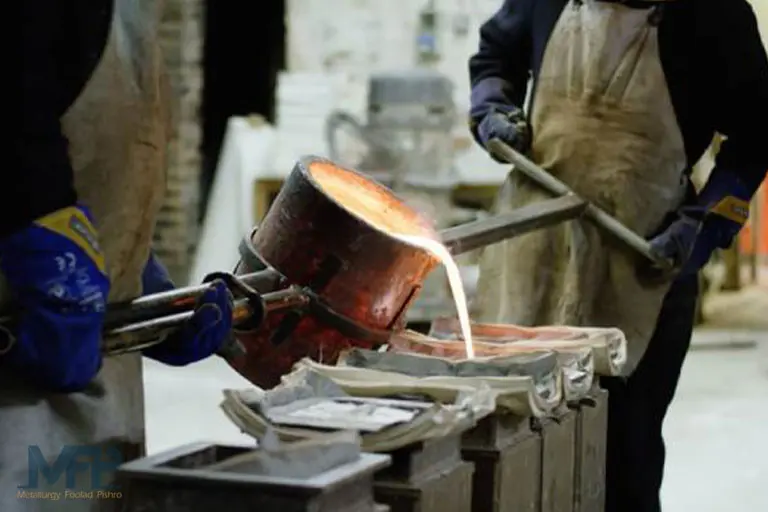

خدمات طراحی و ساخت مدلهای ریخته گری در متافو
مجموعه متافو با در اختیار داشتن تیم متخصص در طراحی صنعتی، مدلسازی و مهندسی معکوس، کلیه خدمات زیر را برای صنایع مختلف ارائه میدهد:
- مشاوره و طراحی اولیه مدل ریخته گری
- طراحی و ساخت مدل چوبی ریخته گری، فلزی و رزینی
- ساخت مدلهای دقیق با CNC و پرینت سهبعدی
- مدلسازی سهبعدی و شبیهسازی جریان مذاب و انجماد
- تحلیل عیوب احتمالی و بهینهسازی فرآیند ریخته گری
- تأمین مواد اولیه ریخته گری با کیفیت بالا
- تولید قطعه نهایی و کنترل کیفیت
در متافو، طراحی و ساخت مدلهای ریختهگری بر اساس نوع فلز (چدن، فولاد، آلومینیوم و…)، ابعاد قطعه و تیراژ تولید انجام میشود.
تأمین مواد اولیه ریخته گری
متافو علاوه بر خدمات ریخته گری، تأمین انواع مواد اولیه ریخته گری را نیز بر عهده دارد. ما محصولات زیر را با کیفیت بالا و قیمت مناسب عرضه میکنیم:
با دسترسی به مواد اولیه باکیفیت، تولیدکنندگان میتوانند قطعات دقیقتر، با دوامتر و با صرفهجویی در هزینه و زمان تولید کنند.
مطالعه موردی (نمونه پروژه صنعتی)
در یکی از پروژههای اخیر، متافو مسئول مدلسازی و ریخته گری یک قطعه فولادی صنعتی بود. با استفاده از شبیهسازی جریان مذاب و تحلیل انجماد، مسیر گیت و تغذیه اصلاح شد و نتایج زیر بدست آمد:
- تخلخل قطعه از ۴ درصد به کمتر از ۰.۵ درصد کاهش یافت،
- میزان ضایعات ۳۰ درصد کاهش پیدا کرد،
- و زمان ساخت قالب ۲۵ درصد کمتر شد.
این پروژه نشان داد که مدلسازی دقیق در ریخته گری نهتنها هزینه را کاهش میدهد، بلکه کیفیت نهایی را بهطور چشمگیری افزایش میدهد.
جمعبندی
مدلسازی در ریخته گری نه تنها یک مرحله از تولید، بلکه اساس کیفیت و دقت نهایی قطعه است. در شرکت متافو، ما با استفاده از ترکیب دانش فنی، نرمافزارهای مدرن و تجربه عملی، مدلهای دقیقی طراحی میکنیم که به کاهش خطا، افزایش دوام و بهینهسازی هزینه تولید کمک میکند.
از طراحی مدلهای ریخته گری و شبیهسازی دیجیتال گرفته تا ساخت دقیق قالبهای صنعتی، متافو با تیمی متخصص و تجهیزات پیشرفته آماده است تا ایدهی شما را به محصولی با کیفیت و دقت بالا تبدیل کند.
