قالب سازی ریخته گری یکی از مهمترین مراحل تولید قطعات فلزی است؛ زیرا کیفیت قالب، کیفیت نهایی قطعه ریخته گری را تعیین میکند. در صنایع مختلف از جمله خودروسازی، پتروشیمی، تجهیزات دوار، قطعات عمومی صنعتی و تجهیزات سنگین، طراحی اصولی قالب و مدلسازی علمی نقش کلیدی در دقت ابعادی و استحکام محصول دارد.
در این مقاله، تمامی مراحل قالب سازی برای ریخته گری، انواع قالبها، روشهای ساخت، هزینهها و نحوه سفارش قالب سازی ریخته گری را بهصورت کامل بررسی میکنیم.
فهرست مطالب
قالب سازی ریخته گری چیست؟
قالب سازی ریخته گری فرآیندی مهندسی است که طی آن قالبهایی از جنس فلز، ماسه، گچ یا مواد ترکیبی ساخته میشود تا مذاب فلزاتی مانند فولاد، چدن و آلومینیوم داخل آنها ریخته شده و پس از انجماد، شکل نهایی قطعه حاصل شود.
هدف اصلی قالب سازی و ریخته گری به شرح زیر است:
- افزایش دقت ابعادی
- افزایش تکرارپذیری تولید
- کاهش ضایعات و هزینهها
- کاهش عیوب قطعات ریخته گری
انواع قالبهای ریخته گری
رایجترین انواع قالب در ریخته گری، عبارتند از:
- ساخت قالب ریخته گری چدن
- ساخت قالب ریخته گری آلومینیوم
- ساخت قالب ریخته گری با ماسه
- ساخت قالب ریخته گری با گچ
- قالب سازی ریخته گری دقیق
- قالب سازی ریژه و دایکاست
ساخت قالب ریخته گری چدن
قالبهای فلزی یا Permanent Molds از مهمترین ابزارهای تولید در فرآیند ریخته گری چدن به شمار میآیند. این قالبها به دلیل تماس مستقیم با مذاب چدن که دمای بسیار بالایی دارد، باید از آلیاژهای مقاوم در برابر شوک حرارتی و سایش ساخته شوند تا پایداری ابعادی و طول عمر بالا را تضمین کنند.
مزایای قالبهای فلزی در ریخته گری چدن
قالبهای فلزی در مقایسه با قالبهای ماسهای و موقت، عملکرد دقیقتر و کیفیت سطح بالاتری ارائه میدهند. مهمترین ویژگیهای این قالبها عبارتند از:
- استحکام و دوام بالا: توانایی تحمل حرارت، فشار و سیکلهای مکرر ریخته گری بدون تغییر شکل
- مناسب برای تولید تیراژ بالا: به دلیل قابلیت استفاده مکرر، گزینهای اقتصادی برای تولیدات انبوه محسوب میشود
- ماشینکاری دقیق CNC: امکان اجرای تلرانسهای سخت، ابعاد دقیق و جزئیات پیچیده بر روی سطح قالب
- قابلیت تولید قطعات پیچیده با ثبات ابعادی: سطح تمامشده مطلوب و کاهش نیاز به عملیات پسپرداختی در قطعات چدنی
ساخت قالب ریخته گری آلومینیوم
آلومینیوم به دلیل وزن کم، مقاومت به خوردگی و قابلیت ماشینکاری بالا، یکی از پرمصرفترین فلزات در فرآیند ریخته گری است.
ساخت قالب ریخته گری با ماسه
در مواردی که تیراژ پایین است یا ساخت قطعات بزرگ لازم باشد از ساخت قالب ریخته گری ماسه ای استفاده میشود. مزیت این روش هزینه کمتر و انعطافپذیری در مدلسازی است.
مزایای ساخت قالب ریخته گری ماسه ای عبارتند از:
- هزینه پایین
- مناسب قطعات بزرگ
- انعطاف بالا در طراحی
- امکان ساخت قالبهای تکبار یا کمتیراژ

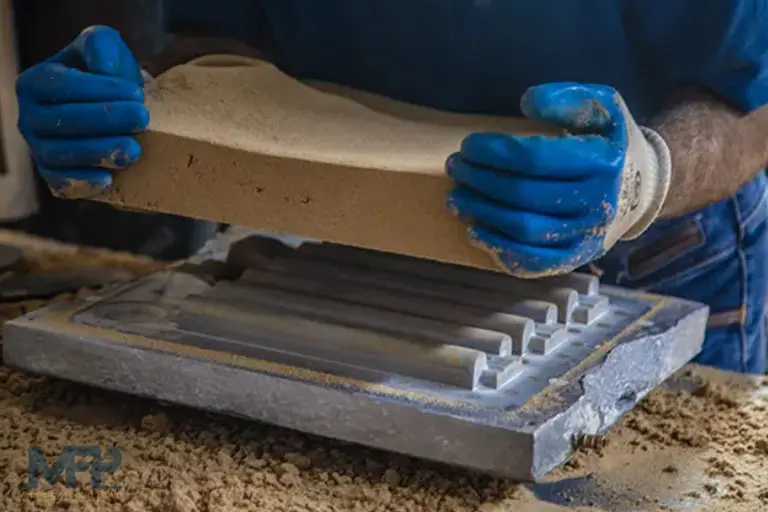

در ساخت قالب ریخته گری با ماسه، ابتدا مدل قطعه ساخته میشود، سپس قالب ماسهای در اطراف آن شکل میگیرد و پس از خروج مدل، مذاب داخل آن ریخته میشود.
ساخت قالب ریخته گری با گچ
ساخت قالب ریخته گری با گچ برای قطعات بسیار دقیق و جزئیات ظریف مناسب است. این روش معمولاً در نمونهسازی یا قطعات ظریف مهندسی استفاده میشود.

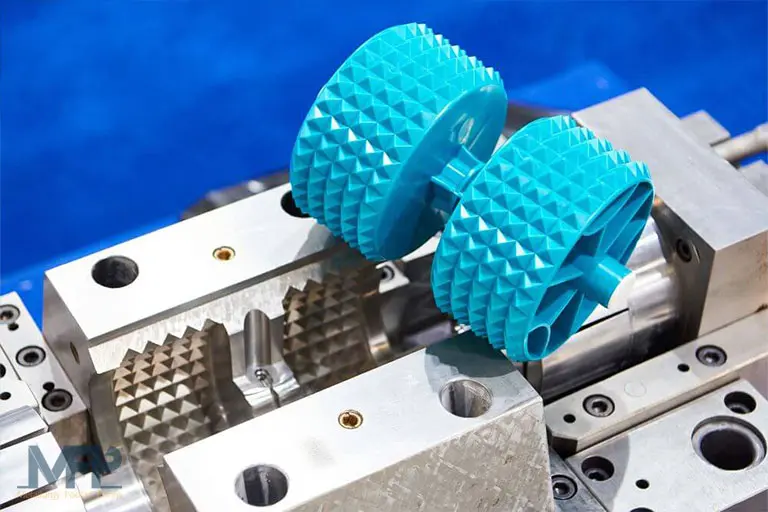

قالب سازی ریخته گری دقیق
ساخت قالب ریخته گری دقیق یا Investment Casting شامل مدلسازی با موم، ایجاد پوسته سرامیکی و قالبگیری با دقت میکرونی است. این روش برای تولید قطعات پیچیده با تلرانس بسیار کم کاربرد دارد.
ویژگیها و مزایای ساخت قالب ریخته گری دقیق عبارتند از:
- دقت ابعادی بالا
- سطح نهایی بسیار صاف
- کاهش نیاز به ماشینکاری
- مناسب قطعات پیچیده و حساس
- مناسب برای فولادهای آلیاژی، استیل، چدن نشکن و آلومینیوم
- مناسب تولید قطعات پرهها، قطعات پرفشار، شیرآلات صنعتی و قطعات حساس مکانیکی
متافو با تجربه بالا در ریخته گری دقیق فولاد و چدن میتواند قالب مورد نظر صنایع حساس مانند نفت و گاز یا نیروگاهی را با دقت بالا تولید کند.

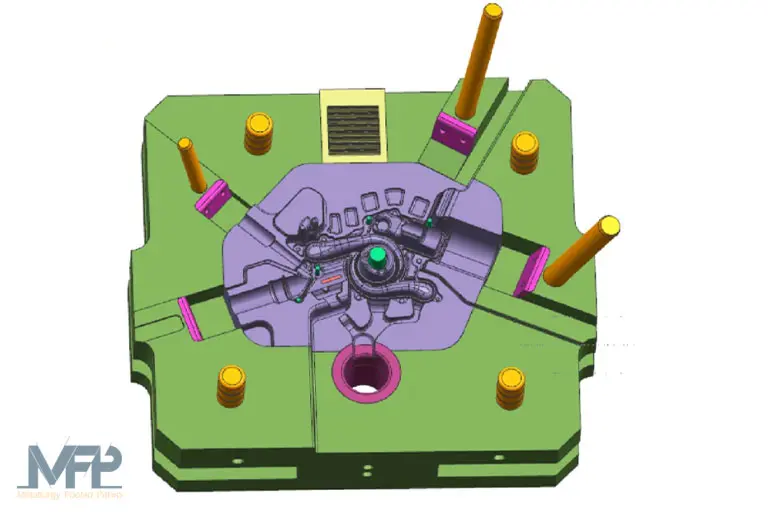

قالبسازی ریژه (Die Casting Mold)
در این روش قالب فولادی دائمی ساخته میشود و مذاب با فشار بالا تزریق میشود. ویژگیهای این قالب عبارتند از:
- دقت بالا
- سرعت تولید زیاد
- مناسب قطعات سبک و پیچیده آلومینیومی
ساخت قالب ریخته گری چگونه انجام میشود؟
طراحی و ساخت قالب ریخته گری یکی از مراحل بنیادی و تعیین کننده در تولید قطعات فلزی است. کیفیت نهایی قطعه بهطور مستقیم به دقت طراحی، انتخاب متریال مناسب قالب و صحیح بودن فرآیند ساخت وابسته است.
هرچه طراحی قالب علمیتر و اصولیتر انجام شود، احتمال بروز عیوب ریخته گری کاهش یافته و کیفیت و پایداری ابعادی قطعات افزایش مییابد.

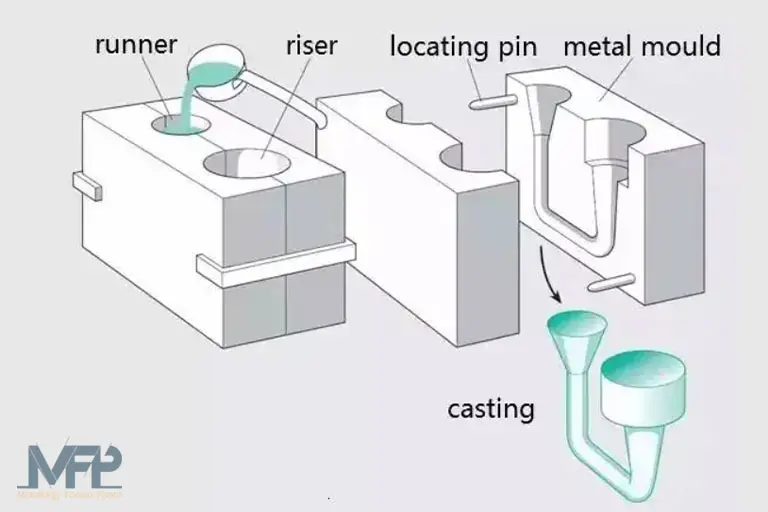

اصول طراحی قالب ریخته گری
طراحی قالب یکی از حیاتیترین مراحل فرآیند تولید قطعات فلزی است، زیرا کیفیت قالب تعیین میکند که قطعه نهایی تا چه حد دقیق، بدون عیب و قابل اتکا باشد. طراحی اصولی و علمی قالب باعث کاهش ضایعات و افزایش کیفیت محصول میشود.
اصول طراحی قالب ریخته گری به شرح زیر است:
- تعیین محل راهگاه و تغذیه مذاب
- تحلیل جریان مذاب و فرآیند انجماد برای کاهش تخلخل
- انتخاب زاویه خروج مناسب
- مدلسازی شبکه تهویه و کانالها
- طراحی مغزیها و کاهش عیوب انقباضی
- انتخاب جنس قالب (فولاد ابزار، آلومینیوم، رزین، ماسه یا گچ)
شرکت متافو از نرمافزارهای حرفهای شبیهسازی (Simulation) برای بررسی جریان مذاب، پیشبینی انجماد و تشخیص عیوب احتمالی استفاده میکند.
مراحل طراحی قالب ریخته گری

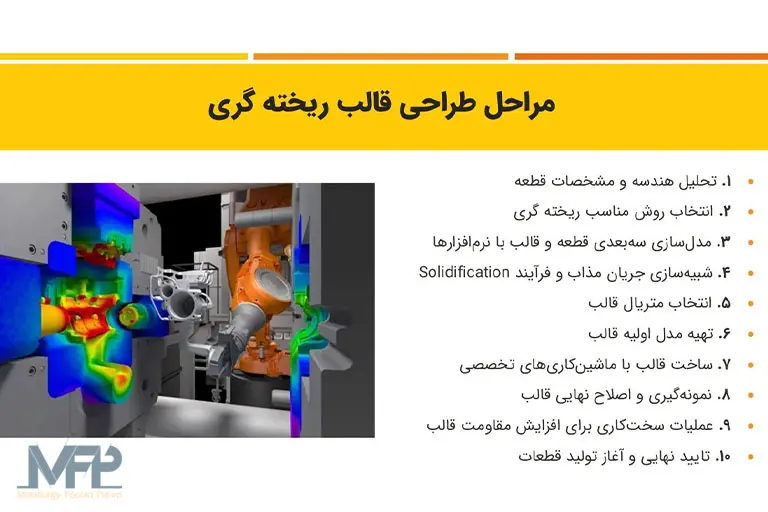

مراحل طراحی قالب ریخته گری عبارتند از:
مراحل ساخت قالب ریخته گری: راهنمای کامل
ساخت قالب ریخته گری یک فرآیند مهندسی دقیق و چندمرحلهای است که کیفیت قطعه نهایی به طراحی و اجرای درست آن وابسته است. هرگونه اشتباه در طراحی یا ساخت قالب میتواند باعث ضایعات، نقص در ابعاد و کاهش استحکام قطعه شود.
مراحل ساخت قالب ریخته گری به شرح زیر است:
- ۱. تهیه نقشه فنی قطعه
- ۲. مدلسازی سهبعدی قطعه و قالب
- ۳. انتخاب جنس قطعه و روش ریخته گری
- ۴. تحلیل جریان مذاب و انجماد (Simulation)
- ۵. ساخت مدل اولیه و قالب
- ۶. طراحی و ساخت ماهیچهها (Cores)
- ۷. ماشینکاری و مونتاژ قالب
- ۸. ریختن مذاب در قالب
- ۹. انجماد و خروج گازها
- ۱۰. خارج کردن قطعه و نمونهگیری
۱. تهیه نقشه فنی قطعه
فرایند ساخت قالب با طراحی نقشه فنی آغاز میشود. این نقشه شامل ابعاد، تلرانسها، انحناءها، دقت سطحی و نقاط جدایش قالب است.
۲. مدلسازی سهبعدی قطعه و قالب
با استفاده از نرمافزارهای CAD (مانند CATIA، SolidWorks و Autodesk Inventor) مدل سهبعدی قطعه ایجاد میشود. این مدل پایه تحلیل جریان مذاب، تعیین مسیر راهگاهها، سیستم تغذیه و طراحی ماهیچهها است.
۳. انتخاب جنس قطعه و روش ریخته گری
نوع فلز و ویژگیهای هندسی قطعه روش ساخت قالب را تعیین میکند:
- چدن: قالب ماسهای یا قالب فلزی
- فولاد: قالب دقیق یا ماسهای رزینی
- آلومینیوم: قالب دایکاست یا قالب دائمی
انتخاب صحیح جنس مذاب و قالب، کیفیت قطعه و کاهش و را تضمین میکند.
۴. تحلیل جریان مذاب و انجماد (Simulation)
با نرمافزارهای شبیهسازی جریان مذاب و فرآیند Solidification، نحوه پر شدن قالب، زمان انجماد و نقاط مستعد ایجاد عیب بررسی میشود. این مرحله باعث کاهش مک، تخلخل و سایر مشکلات میشود.
۵. ساخت مدل اولیه و قالب
مدل اولیه میتواند از چوب، پلاستیک، فوم، رزین یا فلز ساخته شود. بسته به روش ریخته گری، قالبها از مواد مختلف تولید میشوند:
- ماسه: قالب موقت برای ریخته گری چدن و فولاد
- گچ یا سرامیک: قالبهای دقیق برای قطعات ظریف
- فولاد گرمکار یا آلومینیوم: قالب دائمی و دایکاست برای تولید انبوه
۶. طراحی و ساخت ماهیچهها (Cores)
در قطعاتی که دارای حفره، تورفتگی یا فرم پیچیده هستند، ماهیچهها طراحی و ساخته میشوند تا این فضاها را شکل دهند.
۷. ماشینکاری و مونتاژ قالب
بخشهای قالب شامل راهگاهها، سیستم تغذیه، ماهیچهها و خنککنندهها با ماشینکاریهای تخصصی CNC، وایرکات، فرز، اسپارک و تراش ساخته و مونتاژ میشوند.
۸. ریختن مذاب در قالب
مذاب باید با دمای استاندارد، سرعت مناسب و سیستم راهگاهی صحیح به داخل قالب ریخته شود تا از ایجاد حفره، مک، تخلخل و ناپیوستگی جلوگیری شود.
۹. انجماد و خروج گازها
خروج گازهای قالب باید به درستی طراحی شده باشد؛ در غیر این صورت قطعه نهایی دارای حباب و عیوب ریختهگری خواهد بود.

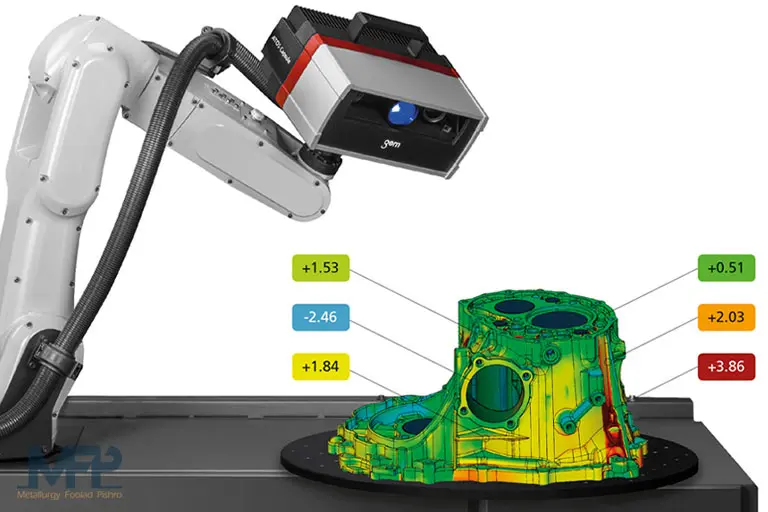

۱۰. خارج کردن قطعه و نمونهگیری
پس از سرد شدن مذاب، قالب باز شده و قطعه خارج میشود. سپس قطعه وارد مراحل ماشینکاری، اصلاح و کنترل کیفیت میشود.

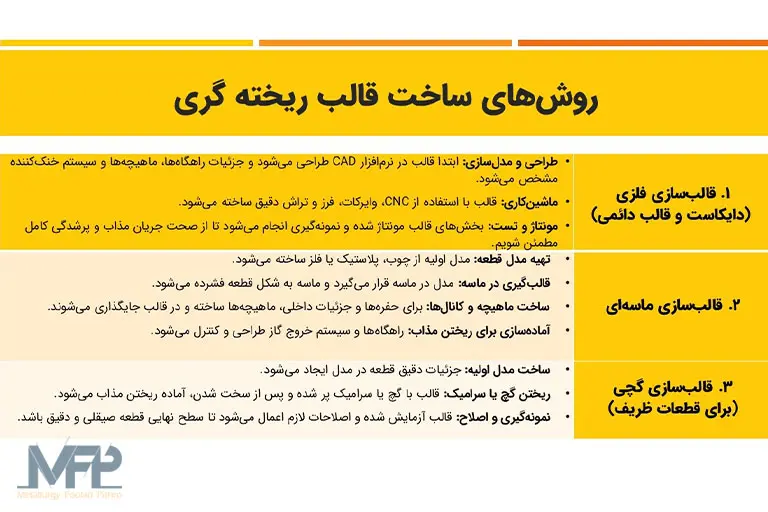

روشهای ساخت قالب ریخته گری: راهنمای سریع و کاربردی
ساخت قالب ریخته گری، هنر و علم همزمان است و کیفیت قالب تعیین کننده دقت و دوام قطعات نهایی است. بسته به نوع قطعه و جنس فلز، روشهای متفاوتی برای ساخت قالب به کار میرود.
سفارش طراحی قالب ریخته گری
برای ثبت سفارش طراحی و ساخت قالب ریخته گری، لازم است اطلاعات زیر آماده شود:
- نقشه یا مدل سهبعدی قطعه
- جنس قطعه (فولاد، چدن و آلومینیوم)
- تیراژ تولید و تعداد تولید سالانه
- تلرانس و دقت ابعادی موردنیاز
- نوع روش ریخته گری (ماسهای، تحت فشار، دقیق و…)
- اطلاعات مربوط به شرایط کاری قطعه
متافو علاوهبر طراحی قالب ریخته گری، مشاوره در انتخاب بهترین روش ریخته گری و انتخاب بهترین فروآلیاژها را نیز ارائه میدهد.

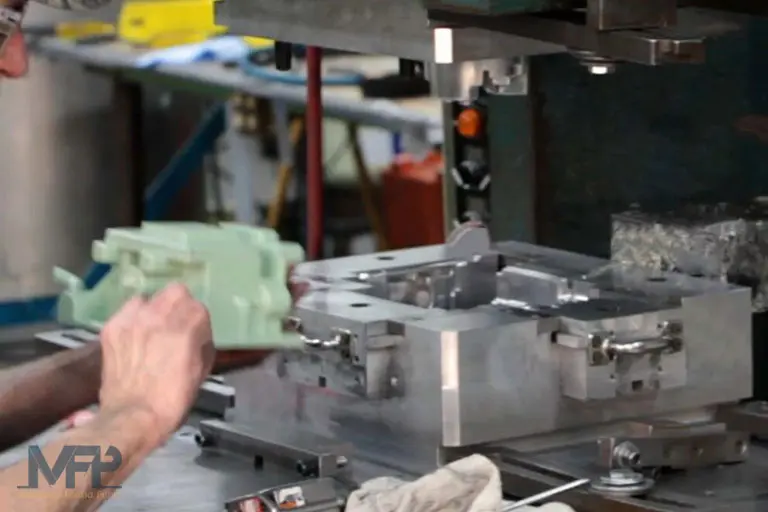

هزینه ساخت قالب ریخته گری
هزینه ساخت قالب ریخته گری به عوامل مختلفی بستگی دارد، از جمله:
- تیراژ تولید
- اندازه قطعه
- ابعاد و وزن قالب
- نیاز به شبیهسازی جریان مذاب
- تعداد حفرههای قالب (Cavity)
- میزان پیچیدگی قطعه و تعداد ماهیچهها
- میزان ماشینکاری و ابزارهای موردنیاز
- روش ریخته گری (دایکاست، ماسهای، دقیق)
- جنس قالب (چدنی، فولادی، آلومینیومی، گچی، ماسهای)
در قالبهای دائمی هزینه اولیه بیشتر است اما برای تیراژ بالا مقرونبهصرفه میشود. در مقابل، قالب ماسهای هزینه کمتری دارد و برای تولید محدود بهترین انتخاب است.
بهترین نوع قالب ریخته گری کدام است؟
این سؤال پاسخ واحد ندارد. انتخاب بهترین قالب ریخته گری به این عوامل وابسته است:
| جنس قطعه | بهترین نوع قالب | توضیحات |
| چدن | ماسهای / قالب فلزی | تحمل حرارتی بالا لازم است |
| فولاد | ریختهگری دقیق / ماسهای رزینی | مناسب قطعات حساس و مقاوم |
| آلومینیوم | دایکاست / قالب دائمی | برای قطعات دقیق و پرتیراژ |
| قطعات ظریف | قالب گچی یا سرامیکی | دقت میکرونی |
آموزش ساخت قالب ریخته گری (نسخه استاندارد و ایمن)
ساخت قالب ریخته گری بههیچوجه مناسب محیطهای غیرصنعتی یا فاقد استاندارد ایمنی نیست. برای ساخت قالب باید موارد زیر وجود داشته باشد:
- تجهیزات محافظتی
- سیستم تهویه مناسب
- ابزارهای برش و CNC
- پرسنل متخصص
- کوره استاندارد
انجام این کار در منزل یا محیط فاقد استاندارد خطرناک است.
سفارش طراحی و ساخت قالب ریخته گری در متافو
برای صنایع فولادی، چدنی و آلومینیومی، داشتن یک شریک قابل اعتماد در حوزه ریخته گری ضروری است. متافو با تجربه گسترده در ریخته گری و تأمین مواد اولیه ریخته گری خدمات زیر را ارائه میدهد:
- ریخته گری فولاد
- ریخته گری چدن
- ریخته گری آلومینیوم
- تأمین فروآلیاژهایی مانند فروسیلیس، فرومنگنز، فروکروم و…
- تأمین کوردوایر، گرافیت، جوانه زاها، فلزات پایه و شمش چدن
- مشاوره تخصصی در انتخاب متریال و روش ساخت قالب
برای ثبت سفارش، کافی است نقشه یا مدل سهبعدی قطعه را ارسال کنید تا تیم مهندسی متافو طراحی و هزینه ساخت قالب را محاسبه کند.
