استاندارد قطعات ریخته گری مهمترین عامل تعیین کننده کیفیت نهایی قطعه است؛ زیرا ویژگیهای شیمیایی، مکانیکی، ساختاری و عملکردی هر قطعه ریختگی مستقیماً بر اساس همین استانداردها تعریف میشود.
این استانداردها که توسط سازمانهای معتبر بینالمللی مانند ASTM و ISO تدوین میشوند، چارچوب دقیقی برای تولید، کنترل کیفی و پذیرش قطعه ارائه میکنند و تضمین مینمایند که محصول نهایی با الزامات عملکردی صنایع مختلف کاملاً سازگار باشد.
در این مقاله استاندارد قطعات ریخته گری را بررسی میکنیم و توضیح میدهیم چرا انتخاب یک مجموعه تخصصی مانند متافو میتواند ریسک تولید را به حداقل برساند.
فهرست مطالب

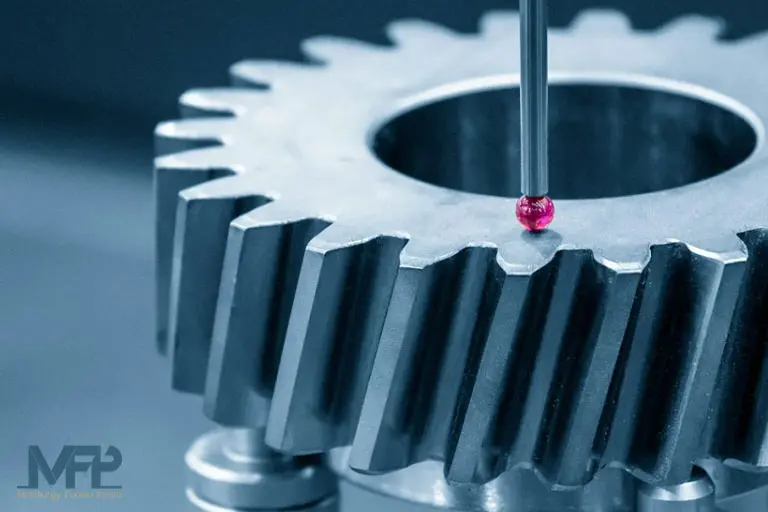

استاندارد قطعات ریخته گری چیست؟
استانداردهای ریخته گری مجموعهای از الزامات شامل موارد زیر است:
- ترکیب شیمیایی (Chemical Composition)
- خواص مکانیکی (Mechanical Properties)
- روشهای تولید (Process Requirements)
- عملیات حرارتی (Heat Treatment)
- ضوابط کنترل کیفیت و تستها
- تلرانسهای ابعادی و هندسی
- قابلیت ماشینکاری و عملکرد قطعه
مزایای رعایت استاندارد قطعات ریخته گری در کیفیت و عملکرد نهایی آنها
استانداردهای ریخته گری باعث مزایای زیرا برای قطعات ریخته گری میشوند:
- عملکرد قابل پیشبینی داشته باشند
- در پروژههای صنعتی قابل اعتماد باشند
- در برابر تنش، سایش، حرارت و خوردگی مقاومت کافی نشان دهند
- با سایر قطعات و تجهیزات صنعتی سازگار باشند

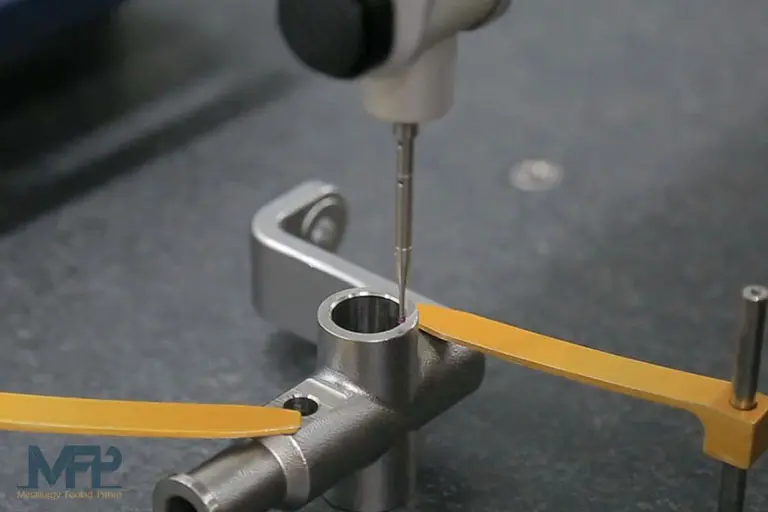

چرا رعایت استانداردهای ریخته گری حیاتی است؟
استانداردسازی در ریخته گری به دلایل زیر لازم و ضروری است:
- ۱. تضمین کیفیت و پایداری قطعه: قطعات استاندارد در شرایط عملیاتی (حرارت، فشار، ضربه) عملکرد ثابت و قابل اتکا دارند.
- ۲. کاهش ضایعات و دوبارهکاری: رعایت استانداردهای ASTM و ISO موجب کاهش خطاهای تولید و در نتیجه کاهش هزینههای پروژه میشود.
- ۳. سازگاری با نیازهای صنایع مختلف: هر آلیاژ و هر قطعه، استاندارد مخصوص خود را دارد، برای مثال قطعات تحت فشار، قطعات مقاوم در برابر خوردگی، قطعات مقاوم به سایش، قطعات دما بالا و…
- ۴. ضروری برای صادرات و تاییدیههای بینالمللی: بدون استاندارد، پذیرش پروژههای بزرگ یا بینالمللی ممکن نیست.
- ۵. تکمیل فرآیند کنترل کیفی: در بخش کنترل کیفیت، استانداردها مبنای تستهای UT، RT، PT، MT، تست کشش، سختی، ابعاد، آنالیز شیمیایی و… هستند.
برای توضیحات کامل در مورد تستها، پیشنهاد میشود مقاله کنترل کیفی ریخته گری را مطالعه کنید.

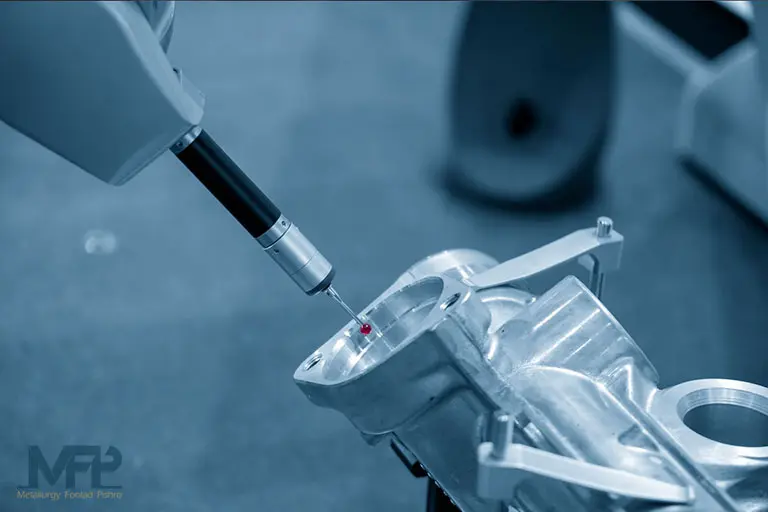

مهمترین استانداردهای ریخته گری طبق ASTM
استانداردهای زیر بهعنوان معتبرترین رفرنس جهانی در ریخته گری فلزات استفاده میشوند:
- ۱. استاندارد A27/A27M برای ریخته گری فولاد کربنی و کاربرد عمومی
- ۲. استاندارد A128 برای ریخته گری فولاد منگنزی
- ۳. استاندارد A148 برای فولادهای مقاوم با استحکام بالا
- ۴. استاندارد A297 برای آلیاژهای آهن-کروم و آهن-کروم-نیکل
- ۵. استاندارد A494 برای آلیاژهای نیکل تحت عملیات حرارتی
- ۶. استاندارد A560 برای آلیاژهای کروم–نیکل مقاوم به حرارت
- ۷. استاندارد A743 و A744 برای مقاومت در برابر خوردگی
- ۸. استاندارد A747 برای آلیاژهای فولاد ضدزنگ با عناصر آلیاژی خاص
- ۹. استاندارد A890 برای فولادهای دابلکس (Duplex Stainless Steel)
- ۱۰. استاندارد A958 برای آلیاژهای فولاد با تلرانس دقیق
- ۱۱. استاندارد A1002 برای آلیاژ نیکل–آلومینیوم
بیشتر بخوانید: سفارش ریخته گری تخصصی انواع گریدهای داپلکس

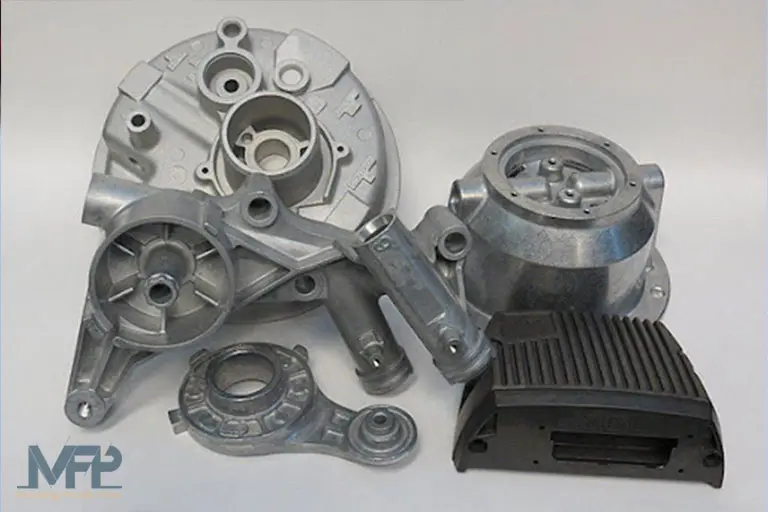

دستهبندی کامل استانداردهای ریخته گری فلزات (فولاد، چدن و کنترل کیفیت)
استانداردهای ریخته گری بر اساس نوع آلیاژ، شرایط کاری و سطح کیفیت مورد نیاز به چند گروه اصلی تقسیم میشوند. در ادامه، این استانداردها را بهصورت طبقهبندی شده در سه بخش زیر بررسی میکنیم تا انتخاب استاندارد مناسب برای هر قطعه سادهتر و دقیقتر انجام شود:
- استانداردهای فولاد ریختگی (Steel Castings Standards)
- استانداردهای ریخته گری چدن (Cast Iron Standards)
- استانداردهای کنترل کیفیت و تلرانس در ریخته گری

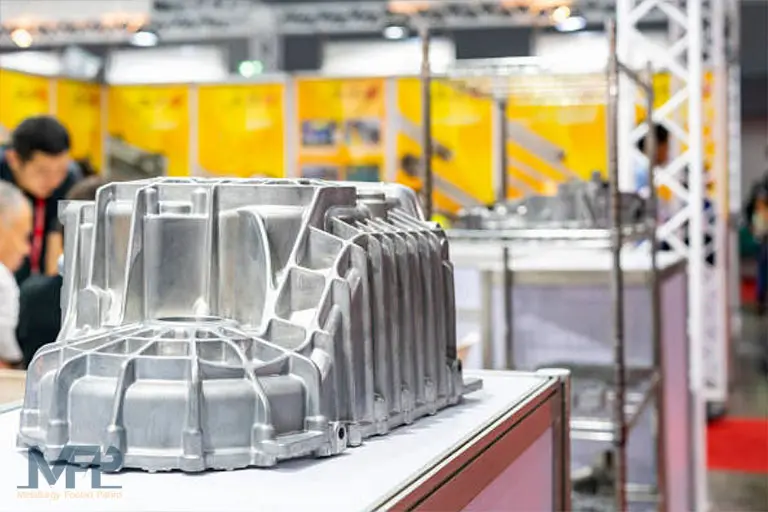

۱. استانداردهای فولاد ریختگی
استانداردهای فولاد ریختگی بسته به نوع فولاد کربنی، کمآلیاژ، زنگنزن یا مقاوم به حرارت در چند گروه اصلی تقسیم میشوند. در ادامه مهمترین آنها را بر اساس کاربرد دستهبندی کردهایم.
- استاندارد فولادهای کربنی (Carbon Steel Castings)
- استاندارد فولادهای کمآلیاژ و مارتنزیتی (Low Alloy & Martensitic)
- استاندارد فولادهای زنگنزن آستنیتی (Austenitic Stainless Steel)
- استاندارد فولادهای دابلکس (Duplex Stainless Steel)
- استاندارد آلیاژهای مقاوم به حرارت (Heat-Resistant Alloys)
- استاندارد آلیاژهای پایه نیکل (Nickel-Based)
استاندارد فولادهای کربنی
این آلیاژها برای قطعات سازهای، پمپها، شیرآلات و تجهیزات عمومی با فشار و تنش متوسط استفاده میشوند.
| استاندارد | کاربرد اصلی | ویژگی کلیدی |
| A27 | قطعات عمومی، اسکلتهای صنعتی | مقرونبهصرفه و مناسب تولید انبوه |
| A216 | پمپها، مخازن، شیرآلات صنعتی | پایداری حرارتی و جوشپذیری مناسب |
استاندارد فولادهای کمآلیاژ و مارتنزیتی
این دسته برای شرایط سخت شامل فشار بالا، دماهای زیاد و بار مکانیکی سنگین انتخاب میشود.
| استاندارد | کاربرد | مزیت |
| A217 | توربین بخار، تجهیزات فشارقوی | استحکام بالا در دمای بالا |
| A487 | ماشینآلات سنگین، قطعات معدنی | Toughness و مقاومت ضربهای بالا |
استاندارد فولادهای زنگنزن آستنیتی
برای صنایع نفت، گاز، پتروشیمی و محیطهای خورنده ممتاز هستند.
| استاندارد | گریدهای رایج | ویژگی |
| A351 | CF8، CF8M، CF3 | مقاومت خوردگی + کیفیت سطح عالی |
| A743 | سری CK | مناسب خوردگی متوسط، اقتصادی |
| A744 | سری مقاوم بهخورندگی | عملکرد عالی در محیطهای بسیار خورنده |
استاندارد فولادهای دابلکس
آلیاژهای دابلکس برای محیطهای کلریدی مانند آب دریا بهترین عملکرد را دارند.
| استاندارد | کاربرد | ویژگی |
| A890 | تجهیزات دریایی، پمپها، شیرآلات | مقاومت کلریدی و استحکام بالا |
بیشتر بخوانید: سفارش ریخته گری قطعات فولاد زنگ نزن مقاوم به آب دریا (محیط های کلریدی)
استاندارد آلیاژهای مقاوم به حرارت
این مواد برای دماهای بسیار بالا و تجهیزات کورهای بهکار میروند.
| استاندارد | کاربرد | مزیت |
| A297 | تجهیزات کوره، سبد عملیات حرارتی | دوام تا ۱۱۰۰ درجه سانتیگراد |
| A560 | سازههای دما بالا | مقاومت حرارتی و خوردگی عالی |
استاندارد آلیاژهای پایه نیکل
آلیاژهای نیکل برای محیطهای خورنده و دماهای شدید طراحی شدهاند.
| استاندارد | کاربرد | ویژگی |
| A494 | صنایع دریایی، نفت و گاز | مقاومت عالی در محیط کلریدی |
| A1002 | قطعات دما بالا | پایداری و دوام حرارتی |
۲. استانداردهای چدن (Cast Iron Standards)
استاندارد چدنها براساس نوع گرافیت و عملکرد مکانیکی بهصورت زیر دستهبندی میشوند:
| استاندارد | نوع چدن | کاربرد |
| A48 / ISO 185 | چدن خاکستری | قطعات عمومی، ماشینابزار |
| A536 / ISO 1083 | چدن داکتیل (نشکن) | قطعات پرفشار، تجهیزات ضربهپذیر |
| A532 | چدن مقاوم به سایش | معادن، سنگشکنها، آسترها |
| A897 | چدن ADI | خودرو، صنعت سنگین، قطعات مستحکم |
بیشتر بخوانید: سفارش ریخته گری چدن ضد سایش

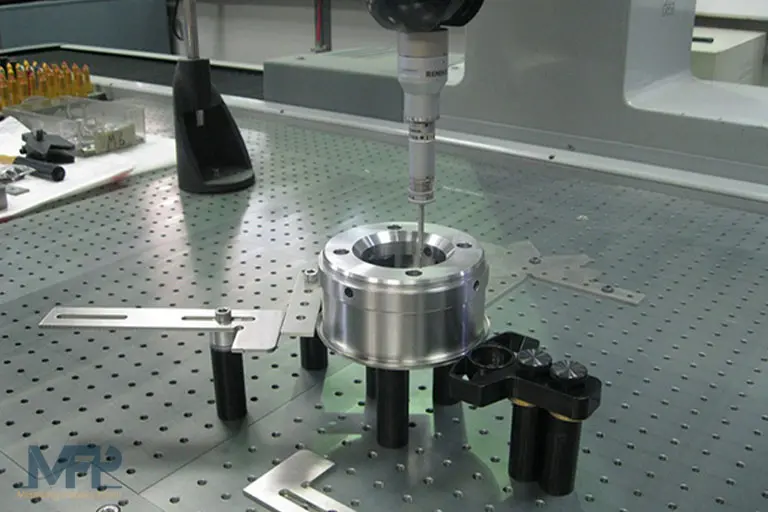

۳. استانداردهای کنترل کیفیت و تلرانس در ریخته گری
استانداردهای کنترل کیفیت تضمین میکنند که قطعات ریختگی از نظر سلامت ساخت، یکنواختی سطح، دقت ابعادی و قابلیت مونتاژ مطابق الزامات طراحی باشند. این استانداردها به تولیدکنندگان کمک میکنند عیوب را کاهش دهند، کیفیت نهایی را پایدار نگه دارند و قطعات قابل اعتماد و صنعتی تحویل دهند.
- ۱. استاندارد تستهای غیرمخرب (NDT)
- ۲. استانداردهای کیفیت سطح (Surface Quality)
- ۳. استاندارد تلرانس ابعادی (Dimensional Tolerance)
۱. استاندارد تستهای غیرمخرب (NDT)
برای شناسایی عیوب سطحی و عمقی قطعات ریختگی استفاده میشود:
| روش | تشخیص |
| RT | تخلخل داخلی، ترکهای پنهان |
| UT | عیوب حجمی در عمق |
| PT | ترکهای سطحی |
| MT | عیوب سطحی در قطعات مغناطیسی |
۲. استانداردهای کیفیت سطح (Surface Quality)
| استاندارد | کاربرد |
| MSS SP-55 | بازرسی بصری و پذیرش ظاهری |
| ASTM A802 | طبقهبندی عیوب سطحی |
| ISO 11971 | استاندارد جهانی کیفیت سطح |
۳. استاندارد تلرانس ابعادی (Dimensional Tolerance)
تلرانس ابعادی یکی از مهمترین بخشهای استانداردسازی در ریخته گری است؛ زیرا دقت نهایی قطعه، قابلیت مونتاژ و میزان ماشینکاری موردنیاز را تعیین میکند. استاندارد ISO 8062 مرجع اصلی تعیین تلرانسهای خطی، هندسی و کلاسهای دقت در قطعات ریختگی است.
- کلاسهای دقت CT
- تلرانس هندسی GT
- روابط طراحی و ماشینکاری
بیشتر بخوانید: مقاله
جدول انتخاب سریع استاندارد ریخته گری
این جدول یک راهنمای سریع و کاربردی برای انتخاب استاندارد مناسب بر اساس نوع قطعه و شرایط کاری آن است. با استفاده از این خلاصه میتوانید بدون بررسی جزئیات فنی گسترده، استاندارد صحیح را در کوتاهترین زمان انتخاب کنید و ریسک خطا در سفارش ریخته گری را کاهش دهید.
| نوع قطعه ریخته گری شده | بهترین استاندارد |
| قطعات عمومی فولادی | A27 |
| قطعات پرفشار فولادی | A216 یا A217 |
| قطعات ضدزنگ نفت و گاز | A351 |
| قطعات مقاوم به خوردگی شدید | A744 |
| قطعات دما بالا | A297 یا A560 |
| قطعات مقاوم به سایش | A128 یا A532 |
| قطعات دریایی یا کلریدی | A890 |
| چدن خاکستری | A48 |
| چدن داکتیل | A536 |
استاندارد ISO 8062 در ریخته گری
استاندارد ISO 8062 یکی از مهمترین استانداردهای ریخته گری است که موارد زیر را مشخص میکند:
- دقت ابعادی
- تلرانس هندسی
- تلرانس شعاع فیله
- قابلیت ماشینکاری
- دستهبندی روشهای ریخته گری از نظر دقت
این استاندارد معمولاً قبل از طراحی قالب یا سفارش تولید بررسی میشود.

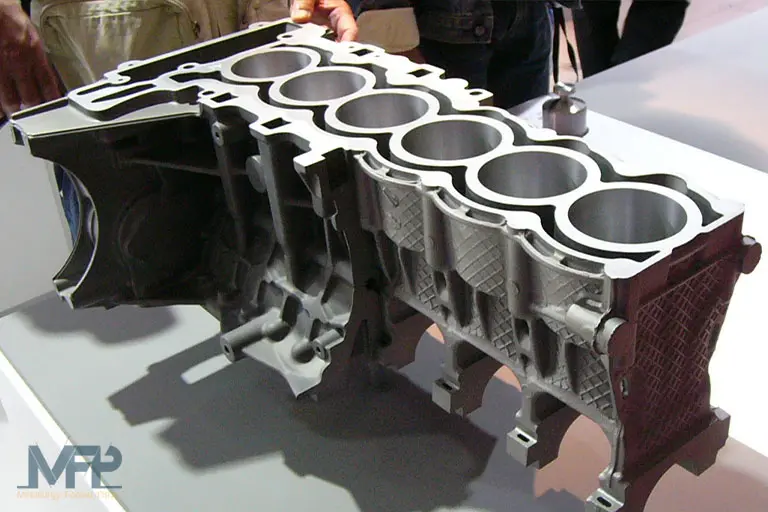

چطور استاندارد مناسب برای قطعه انتخاب میشود؟
انتخاب استاندارد ریخته گری به موارد زیر وابسته است:
- نوع آلیاژ (چدن، فولاد، نیکل، آلومینیوم…)
- فشار و تنش عملیاتی
- دمای کارکرد
- محیط خورنده یا غیرخورنده
- نیاز به مقاومت ضربه
- نیاز به مقاومت سایشی
- سطح کیفی مورد انتظار
- قابلیت جوشکاری
- کاربرد صنعتی (ماشینسازی، نفت و گاز، معدن، پتروشیمی…)
در متافو، این انتخاب توسط مهندسین متخصص بر اساس مشخصات پروژه انجام میشود.

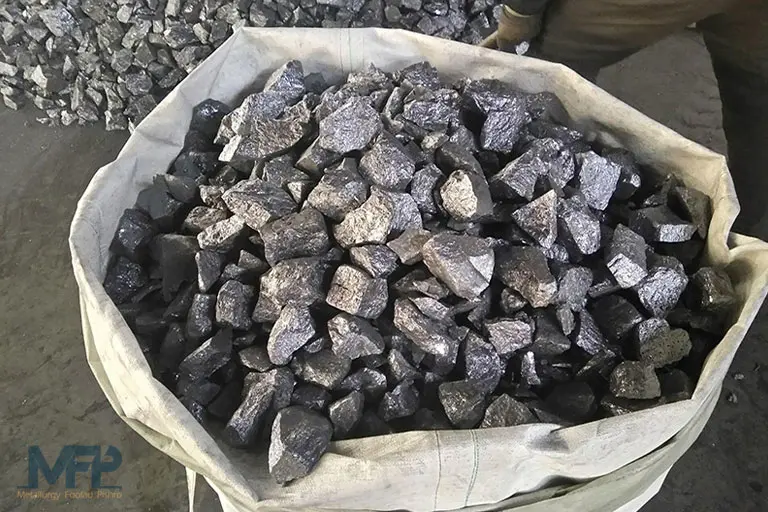

فروش مواد اولیه ریخته گری و فروآلیاژها
متافو تأمینکننده مستقیم و بدون واسطه مواد اولیه ریخته گری و فروآلیاژهای زیر است:
- فروآلیاژهایی مانند فرومولیبدن، فروسیلیس، فرومنگنز، فروکروم و…
- مواد جوانه زا و اصلاحکننده
- کوردوایر
- گرافیت
- فلزات پایه
- شمش چدن
سفارش خدمات ریخته گری
اگر به دنبال یک مجموعه معتبر برای ریخته گری با کیفیت بالا و قیمت مناسب هستید، متافو بهترین انتخاب شماست. کارشناسان ما آمادهاند تا از مرحله انتخاب فروآلیاژ مناسب تا تحویل نهایی قطعه، شما را همراهی کنند.
در متافو، تمامی سفارشهای ریخته گری شامل موارد زیر با رعایت کامل استانداردهای بینالمللی و سیستماتیکترین فرآیندهای کنترل کیفیت اجرا میشود:
برای دریافت مشاوره با کارشناسان متافو تماس بگیرید.
چرا متافو را برای خدمات ریخته گری انتخاب کنیم؟
متافو با بهرهگیری از تجهیزات پیشرفته و تجربه طولانی در تولید قطعات فولادی و چدنی، قادر به ارائه قطعات صنعتی با بالاترین استانداردهای کیفیت است. کنترل دقیق تمام مراحل تولید، از مواد اولیه تا تحویل نهایی، ریسک تولید قطعات معیوب را به حداقل میرساند و اطمینان از عملکرد قطعات در شرایط کاری سخت را تضمین میکند.
مزایای کنترل کیفیت در ریخته گری متافو عبارتند از:
- پایش ۱۰۰ درصد مواد اولیه ریخته گری
- استفاده از اسپکترومتر پیشرفته برای کنترل ترکیب شیمیایی
- اجرای کامل تستهای غیرمخرب (NDT) و مخرب (DT)
- استانداردسازی فرآیند ذوب و ریخته گری
- تحویل قطعات ریخته گری همراه با مدارک کامل QC
- قابلیت تولید قطعات حساس و سنگین برای صنایع صنعتی
- تحویل بهموقع مطابق استانداردهای بینالمللی
- بهرهگیری از تیم متخصص متالورژی و ریخته گری صنعتی
- امکان تأمین همزمان خدمات ریخته گری و فروش فروآلیاژهای مورد نیاز
برای استعلام قیمت و خرید مواد اولیه ریخته گری با کارشناسان فروش متافو تماس حاصل فرمایید:
جمعبندی
استاندارد قطعات ریخته گری ستون اصلی تولید قطعات صنعتی باکیفیت هستند، رعایت این استانداردها باعث کاهش هزینهها، کاهش ضایعات، افزایش دوام قطعه، سازگاری با شرایط عملیاتی و افزایش راندمان خط تولید میشوند.
در متافو، تمام فرآیندهای تولید، کنترل کیفیت و عملیات حرارتی مطابق استانداردهای ASTM و ISO انجام میشود و امکان تولید قطعات خاص مطابق سفارش مشتری وجود دارد.
سوالات متداول
۱. تفاوت استانداردهای ASTM و ISO در ریخته گری چیست؟
ASTM بیشتر بر ترکیب شیمیایی، خواص مکانیکی، روش تولید و نوع عملیات حرارتی تمرکز دارد. ISO بیشتر بر تلرانس ابعادی، ماشینکاری و الزامات کیفیت سطحی تمرکز میکند. در صنایع سنگین معمولاً استانداردهای ASTM ملاک اصلی تولید هستند.
۲. برای قطعات فولادی تحت فشار کدام استاندارد مناسبتر است؟
بهطور معمول استانداردهای ASTM A216 (فولاد کربنی) و ASTM A217 (فولاد مارتنزیتی/آلیاژی) برای قطعات تحت فشار بالا استفاده میشوند.
۳. قطعات ضدزنگ مورد استفاده در نفت و گاز تحت کدام استاندارد تولید میشوند؟
پرکاربردترین استاندارد ASTM A351 است. این استاندارد برای گریدهای CF3، CF3M، CF8 و CF8M بهکار میرود و مقاومت عالی در برابر خوردگی دارد.
۴. برای قطعاتی که با آب دریا و محیط کلریدی در تماس هستند چه استانداردی مناسب است؟
فولادهای دابلکس و سوپردوبلکس طبق ASTM A890 بهترین عملکرد را در محیطهای کلریدی مانند آب دریا دارند.
۵. بهترین استاندارد برای چدن داکتیل چیست؟
چدن داکتیل یا نشکن تحت استاندارد ASTM A536 (یا معادل ISO 1083) تولید و کنترل کیفیت میشود.
۶. برای قطعات مقاوم به سایش چه استانداردی مناسبتر است؟
قطعاتی که باید سایش شدید را تحمل کنند معمولاً طبق ASTM A128 یا ASTM A532 تولید میشوند.
۷. آیا رعایت استانداردهای ریخته گری باعث کاهش هزینه پروژه میشود؟
بله. استفاده از استاندارد باعث کاهش ضایعات، کاهش دوبارهکاری، افزایش کیفیت و کاهش توقف خط تولید میشود. در نتیجه هزینه نهایی پروژه کاهش پیدا میکند.
۸. مواد اولیه ریخته گری هم استاندارد دارند؟
بله. فروآلیاژها، چدن خام، قراضه، جوانه زاها و افزودنیهای ریخته گری باید دارای گواهی آنالیز شیمیایی (COA) بر اساس استانداردهای تعیینشده برای هر آلیاژ باشند.
۹. چگونه استاندارد مناسب برای قطعه خود را انتخاب کنیم؟
این انتخاب بستگی به نوع آلیاژ، شرایط کاری (دما، فشار، سایش)، محیط عملیاتی (خورنده یا غیرخورنده)، نیاز به جوشکاری و کاربرد صنعتی دارد. متافو امکان مشاوره رایگان انتخاب استاندارد مناسب قطعه را ارائه میدهد.
