پاتیل ریخته گری یکی از اجزای کلیدی در فرآیند ذوب و تولید قطعات فلزی است. این ابزار به ظاهر ساده، وظیفهی بسیار حیاتی انتقال کنترل شدهی مذاب از کوره به قالب با حداقل افت دما و کمترین آلودگی ممکن را دارد.
در واقع، کیفیت نهایی قطعات ریخته گری شده تا حد زیادی به عملکرد صحیح پاتیل و مواد مصرفی در آن وابسته است.
در مجموعه متافو، علاوه بر خدمات تخصصی ریخته گری قطعات صنعتی، تأمین مواد اولیه و فروآلیاژهای مورد نیاز پاتیلهای فولادی و چدنی نیز بهصورت مستقیم انجام میشود تا فرآیند ذوب با بالاترین راندمان و کنترل کیفی همراه باشد.
فهرست مطالب

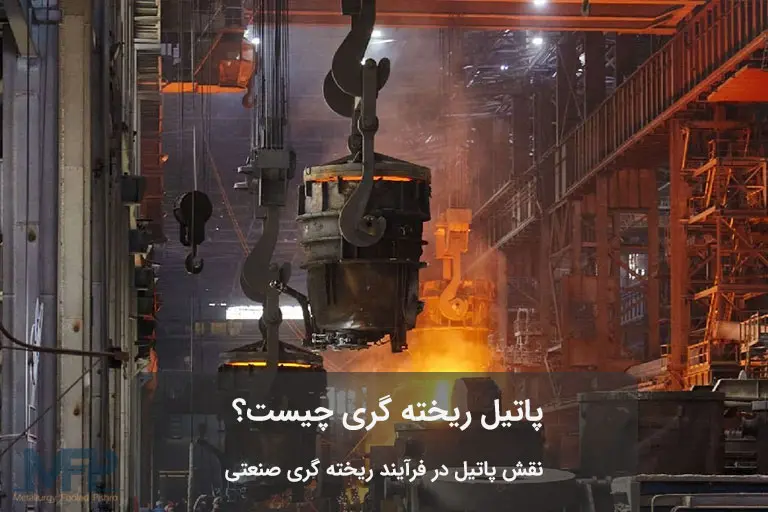

پاتیل ریخته گری چیست؟

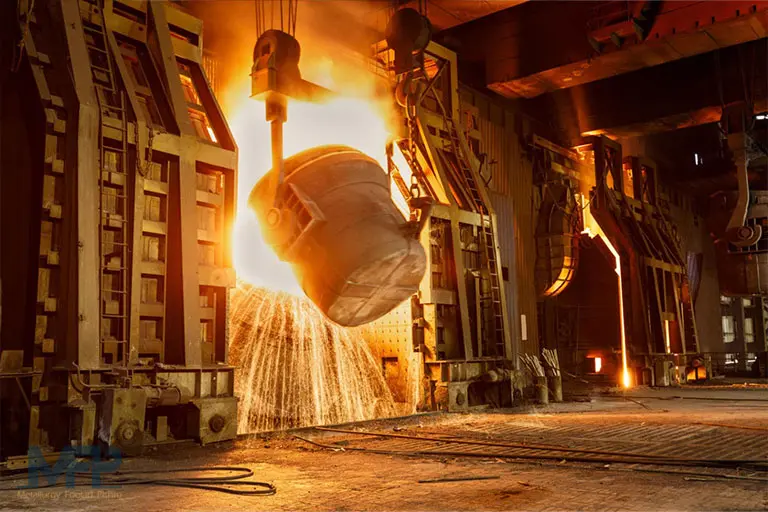

پاتیل ریخته گری (Casting Ladle) ظرفی نسوز است که برای ذخیره، نگهداری و انتقال فلز مذاب از کوره به قالب مورد استفاده قرار میگیرد. طراحی پاتیلها به گونهای است که بتوانند دمای بسیار بالا معمولاً بین ۱۴۰۰ تا ۱۶۰۰ درجه سانتیگراد برای فولاد را تحمل کنند.
پاتیلها در انواع مختلف ریخته گری از کارگاههای کوچک تا خطوط اتوماتیک فولادسازی نقش حیاتی دارند. انتخاب صحیح نوع پاتیل و آستر نسوز داخلی آن، از عوامل کلیدی در کاهش تلفات، بهبود کیفیت سطحی و ترکیب شیمیایی قطعه نهایی است.
اجزای اصلی پاتیل در ریخته گری
پاتیلها بسته به نوع و ظرفیت، اجزای مشابهی دارند که هر کدام نقش خاصی در عملکرد کلی آن ایفا میکنند:
- بدنه اصلی: از فولاد آلیاژی مقاوم به حرارت ساخته میشود تا استحکام مکانیکی کافی در برابر وزن مذاب و شوک حرارتی داشته باشد.
- آستر نسوز داخلی: معمولاً از آلومینا، منیزیا یا سیلیکا ساخته میشود و مانع تماس مستقیم مذاب با بدنه فلزی پاتیل است.
- دهانه تخلیه یا نازل (Spout/Nozzle): مسیر خروج کنترلشدهی مذاب را فراهم میکند.
- سیستم چرخش یا Tilt Mechanism: برای کنترل جهت تخلیه در پاتیلهای بزرگ صنعتی
- درب پاتیل: در برخی مدلها برای کاهش تلفات حرارتی و جلوگیری از اکسیداسیون سطح مذاب استفاده میشود.
- دسته گردان یا بازویی برای تخلیه کنترل شده
- دستگیرههای حمل و تعادل
- سیستم قفل و ترمز برای ایمنی هنگام تخلیه
- پایههای مقاوم برای قرارگیری پایدار روی سطح یا واگن

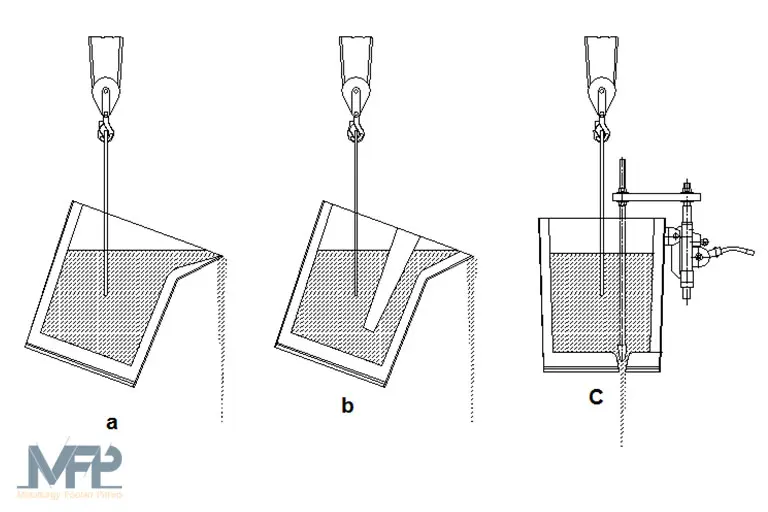

انواع پاتیل ریخته گری
پاتیلها بر اساس نوع کاربرد و شیوه تخلیه به چند گروه اصلی تقسیم میشوند:
- پاتیل دستی: برای کارگاههای کوچک و ریخته گریهای سبک؛ قابل چرخش توسط اپراتور
- پاتیل چرخان (Tilting Ladle): در ریخته گریهای متوسط و بزرگ، تخلیه با سیستم مکانیکی یا هیدرولیکی انجام میشود.
- پاتیل سرریز (Top Pour Ladle): این نوع پاتیل به گونهای طراحی شده است که تخلیه مذاب از طریق یک دهانه در بالای پاتیل انجام شود. پاتیلهای سرریز معمولاً در فرآیندهایی که نیازی به دقت بالا در تخلیه ندارند، استفاده میشوند.
- پاتیل کفریز (Bottom Pour Ladle): تخلیه از پایین انجام میشود تا از ورود سرباره جلوگیری شود و کیفیت مذاب افزایش یابد.
- پاتیل نگهدارنده یا انتقالی (Holding Ladle): برای حفظ دمای مذاب در زمان بین ذوب و ریختن در قالب
- پاتیل واکنشی (Reactive Ladle): این نوع پاتیل برای فرآیندهایی طراحی شده که نیاز به واکنشهای شیمیایی درون پاتیل دارند. معمولاً از مواد افزودنی خاص برای تغییر خواص فلز مذاب استفاده میشود.
مزایا و معایب انواع پاتیلهای ریخته گری
انواع پاتیلهای ریخته گری دارای مزایا و معایب زیر هستند:
| نوع پاتیل | مزایا | معایب |
| سرریز | ساختار ساده و اقتصادی | کنترل کمتر بر جریان مذاب |
| کفریز | کاهش ناخالصی و دقت بیشتر | هزینه بالاتر و پیچیدگی طراحی |
| واکنشی | تصفیه فلز و بهبود خواص | هزینه بالا و نیاز به تجهیزات خاص |

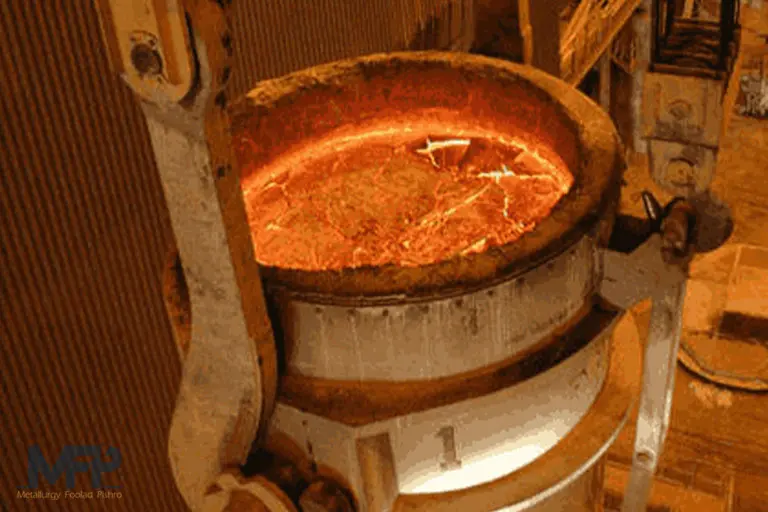

نگهداری و ایمنی پاتیل در ریخته گری
پاتیلها به دلیل تماس مداوم با مذاب و شوکهای حرارتی، نیازمند نگهداری منظم هستند. نکات کلیدی در افزایش عمر مفید آنها شامل موارد زیر است:
- بررسی وضعیت آستر نسوز و ترمیم بخشهای آسیبدیده قبل از هر بار استفاده
- جلوگیری از تماس پاتیل خیس با مذاب (برای پیشگیری از ترک یا انفجار بخار)
- تمیزکاری سربارههای باقیمانده پس از هر بار ریختن
- کنترل دمای دیواره و جلوگیری از خنکشدن ناگهانی
بیشتر بخوانید: مقاله
نقش فروآلیاژها در فرآیند ریخته گری با پاتیل
یکی از مراحل حساس هنگام کار با پاتیل، افزودن فروآلیاژها جهت تنظیم ترکیب شیمیایی مذاب است. این افزودنیها مستقیماً روی خواص مکانیکی، مقاومت به خوردگی و قابلیت ماشینکاری قطعه نهایی اثر میگذارند.
در ریخته گری فولادهای آلیاژی، معمولاً از فروآلیاژهای زیر استفاده میشود:
- فروسیلیس (FeSi): بهبود سیالیت مذاب و کمک به اکسیژنزدایی
- فرومنگنز (FeMn): حذف گوگرد و بهبود ساختار کریستالی فولاد
- فرومولیبدن (FeMo): افزایش مقاومت به حرارت و خوردگی
- فروکروم (FeCr): پایه اصلی فولادهای زنگنزن و مقاوم به اکسیداسیون
پیشنهاد میشود برای انتخاب دقیق فروآلیاژ مناسب، از خدمات مشاوره رایگان متافو استفاده کنید یا به صفحه تأمین فروآلیاژهای متافو مراجعه نمایید.
خدمات تخصصی سفارش ریخته گری متافو
متافو با تکیه بر دانش متالورژی و تجربه در پروژههای صنعتی، مجموعهای کامل از خدمات تخصصی را ارائه میدهد:
- مشاوره انتخاب آلیاژ و فروآلیاژ مناسب برای هر پروژه
- تأمین مستقیم مواد اولیه ریخته گری از منابع معتبر
- انجام خدمات ریخته گری قطعات فولادی و زنگنزن مقاوم به H₂S
- انجام خدمات ریخته گری قطعات چدنی
- انجام خدمات ریخته گری بر اساس کاربرد صنایع
- طراحی و ساخت قطعات با کنترل کیفی چندمرحلهای (NDT، آنالیز متالورژیکی و مکانیکی)
- مشاوره رایگان جهت کاهش هزینههای تولید بدون افت کیفیت
برای دریافت مشاوره رایگان انتخاب مواد اولیه و خدمات ریخته گری با تیم مهندسی متافو تماس بگیرید:
تأمین مواد اولیه ریخته گری با متافو
متافو علاوه بر خدمات ریخته گری، تأمین انواع مواد اولیه ریخته گری را نیز بر عهده دارد. ما محصولات زیر را با کیفیت بالا و قیمت مناسب عرضه میکنیم:
- گرافیت
- کوردوایر
- فروآلیاژها
- فلزات پایه
- جوانه زاها
- شمش چدن
با دسترسی به مواد اولیه باکیفیت، تولیدکنندگان میتوانند قطعات دقیقتر، با دوامتر و با صرفهجویی در هزینه و زمان تولید کنند.
جمعبندی
پاتیل ریخته گری، بخش حیاتی از زنجیره تولید قطعات فلزی است که عملکرد صحیح آن، نقش مستقیمی در کیفیت و راندمان نهایی دارد. انتخاب متریال مناسب برای آستر، کنترل دمای مذاب و استفاده از فروآلیاژهای دقیق در پاتیل، از عوامل تعیین کننده در موفقیت فرآیند ریخته گری محسوب میشود.
شرکت متافو با ارائه خدمات تخصصی در زمینه ریخته گری چدن، فولاد و آلومینیوم و همچنین تأمین مواد اولیه ریخته گری مانند فروآلیاژها، گرافیت، جوانه زاها، فلزات پایه و شمش چدن همراه مطمئنی برای صنعتگران است. برای ثبت سفارش یا دریافت مشاوره رایگان، میتوانید با کارشناسان متافو ۰۹۱۲۰۱۷۷۰۱۲ تماس بگیرید.
